Разработана машина для антикоррозионного покрытия внутренней поверхности трубопровода и кольцевого шва.

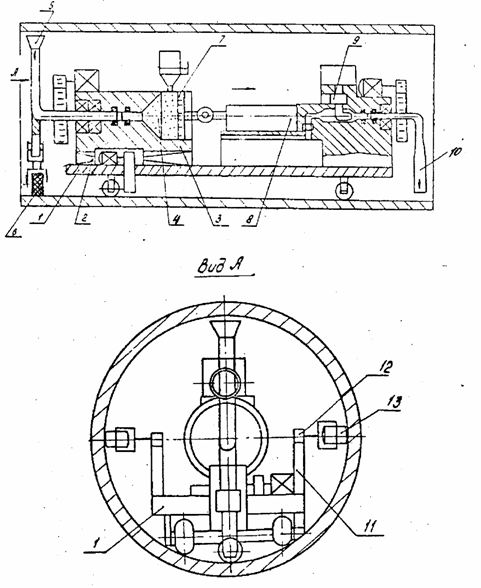

Машина (см. рисунок) состоит из приводной тележки 1 с вибратором 2, на котором неподвижно закреплен корпус 3. Неподвижно закрепленная на корпусе емкость 4 с порошковым покрытием (например, алюминиевой пудрой), соединена с концом Г-образной трубки 5, установленной с возможностью вращения в корпусе. На изогнутой части трубки расположен вращающийся подпружиненный прикаточный ролик 6. В емкости с пудрой установлен подвижный поршень 7, соединенный посредством шарнира со штоком силового цилиндра 8, неподвижно закрепленного на тележке. В торцевой части ходовой тележки неподвижно крепится приспособление 9для подачи материала покрытия, а также распылительный элемент 10 в виде эжектора с возможностью вращения в плоскости, перпендикулярной оси трубы. Вдоль боковых поверхностей тележки на кронштейнах 11 закреплены гидроцилиндры 12, на штоках которыхнаходятся центрирующие ролики 13.

Во время работы машина перемещается по внутренней поверхности трубы с помощью ходовой тележки. При включении приспособления 9 покрытие, например клей "Спрут", через распылительный элемент (эжектор) поступает на внутреннюю поверхность трубы.

При работе силового гидроцилиндра поршень выдвигается и проталкивает порцию алюминиевой пудры в первый конец Г-образной трубки. Трубка вращается и подает пудру на внутреннюю круговую поверхность трубы, предварительно покрытую слоем клея. Алюминиевая пудра прилипает к поверхности трубы и создает антикоррозионный слой. Для упрочнения антикоррозионного слоя используется вращающийся подпружиненный прикаточный ролик, соединенный с Г-образной трубкой. Чтобы пудра не застревала в Г-образной трубке, корпус установлен на вибраторе. При работе вибратора корпус и Г-образная трубка получают вибрацию. Для вращения Г-образной трубки и эжектора в машине используются индивидуальные электроприводы. По обоим краям тележки расположены центрирующие ролики, оси которых закреплены в штоках гидроцилиндров, расположенных в кронштейнах. Следующей порцией алюминиевой пудры емкость загружается через бункер. Далее работа машины повторяется циклически.
