С целью повышения надежности трубопроводов, работающих под давлением, разработан данный трубопровод.

На трубу 1 трубопровода (см. рисунок) навит по спирали гибкий элемент 2, закрепленный на трубопроводе в начале и конце навивки, причем диаметр гибкого элемента обратно пропорционален его временному сопротивлению и прямо пропорционален толщине стенки, а также временному сопротивлению материала трубопровода. Гибкий элемент выполнен из материала, предел упругости которого выше предела упругости материала трубопровода. Относительное равномерное удлинение материала гибкого элемента меньше относительного равномерного удлинения материала трубопровода.

Трубопровод работает следующим образом. При обнаружении дефекта трубопровода, например, нефтепровода при его подземной прокладке, производят вскрытие трубопровода без остановки перекачки нефтепродукта. Затем с помощью специального устройства производят навивку гибкого элемента по спирали.

Например, для магистральных нефтепроводов из труб, выполненных из низколегированной стали (типа 17 ГiС-У) диаметром 1020-1220 мм с толщиной стенки 12 мм и временным сопротивлением материала трубы 500 МПа, применяют гибкий элемент с временным сопротивлением 2000 МПа (типа 65 Г, ГОСТ 7348-81), диаметром 3 мм.

Витки гибкого элемента воспринимают окружные напряжения, что ведет к более рациональной загрузке стенки трубопровода в радиальном и продольном направлениях, обеспечивающей равную напряженность трубопровода в указанных направлениях. Этим достигается максимальное давление в трубопроводе. Разрушению, в первую очередь, подвергается гибкий элемент, относительное равномерное удлинение которого меньше относительного равномерного удлинения материала трубопровода. При этом диаметр гибкого элемента выполнен исходя из того, что он прямо пропорционален толщине стенке трубопровода и временному сопротивлению материала трубопровода и обратно пропорционален временному сопротивлению материала гибкого элемента.

Использование гибкого элемента трубопровода обеспечивает экономичность при эксплуатации трубопровода, позволяет предотвратить распространение его продольных разрушений за счет изменения направления разрушения.

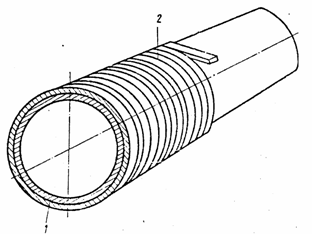

Схема трубопровода
