Разработан способ работы вертикальной четырехгранной топки для совместного сжигания газообразного и пылевидного топлива в котлах ТЭС.

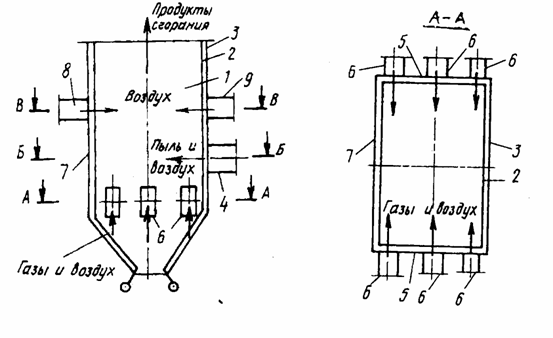

Четырехгранная вертикальная топка содержит камеру сгорания 1 (см. рисунок) с экранами 2, на одной из стен 3 которой размещены пылеугольные горелки 4, на стенах 5, примыкающих к стене 3 - газовые горелки 6, уровень установки которых ниже уровня установки горелок 4. На стене 7, противоположной стене 3, установлены воздушные сопла 8, а на стене 3 - дополнительные сопла 9.

Способ реализуется путем ввода потоков пыли воздуха с недостатком для полного сгорания через горелки 4, газа и воздуха также с недостатком для полного сгорания - через горелки 6, а также дожигающего воздуха через сопла 8 и 9. Потоки топлива и воздуха, истекая из горелок, вступают в окислительную реакцию с выделением тепла и образованием пламени. Потоками воздуха, вводимыми навстречу друг другучерез сопла над горелками, топливо дожигают. При этом, если в соплах 9 установить расход (1,5-4,5)v ₀, а скорость истечения воздуха (0,8-2,5)w ₀ (где v ₀w ₀ - расход и скорость воздуха через сопла 8), то происходит минимальное загрязнение стены 7, противоположной стене 3 с пылевыми горелками 4; коэффициент тепловой эффективности экранов 2 становится максимальным, они забирают из топки максимальное количество тепла, а температурный уровень потока продуктов сгорания на выходе из топки - минимальным; кроме того, минимальной является концентрация оксидов азота.

С внедрением способа значительно повышается эффективность теплообмена в топке, уменьшаются выбросы вредных веществ в атмосферу.

Четырехгранная вертикальная топка
