Разработана топка котла, предназначенная для сжигания газа и пыли твердого топлива на тепловых электростанциях.

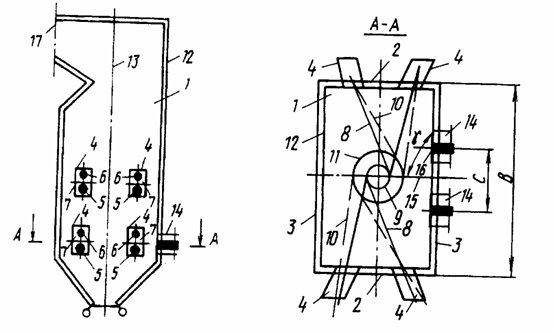

Топка котла (см. рисунок) содержит вертикальную призматическую камеру сгорания 1 со стенами 2, 3. На стенах 2 размещены основные горелки 4, снабженные соплами 5, 6, 7 для ввода соответственно угольной пыли, топливного газа и воздуха. Оси 8 топливных сопел 5, 6 направлены по касательным к условной окружности 9 в центр топки, а оси 10 воздушных сопел 7 по касательным к условной окружности 11. Стены камеры 1 экранированы трубами 12 с нагреваемой паро-водяной средой. Центр окружностей 9, 11 - на вертикальной оси 13 камеры 1. На стенах 3 установлены дополнительные горелки 14, шаг которых С=(0,15-0,75)В, (где В - ширина стен с дополнительными горелками). Углы между горизонтальной осью 15 и плоскостью 16 прямого сечения выхлопаg(75-105) ⁰.

Работа топки котла осуществляется путем ввода через горелки потоков пыли, газа и воздуха. Истекающие струи пыли игаза направлены тангенциально к окружности 9, а потоки воздуха - к окружности 11. Топливные и воздушные потоки под влиянием диффузионно-турбулентного перемешивания с горячей топочной средой вступают в химическую реакцию с выделением тепла, образуя основной факел, который отдает выделенное тепло экранам 12. Образующиеся продукты сгорания движутся в сторону выходного окна 17 и через систему газоходов с поверхностями нагрева, газоочистные сооружения и дымовую трубу сбрасываются в атмосферу. Через дополнительные горелки в камеру сгорания подается воздух и высокореакционное топливо (природный газ, мазут), при сгорании которого выделяется дополнительное тепло, поддерживающее горение в основном факеле в период резких колебаний влажности, зольности, содержания горючих летучих веществ в поступающем через горелки пылеугольном топливе. Геометрические соотношения g(75-105) ⁰ и С(0,15-0,75)В обеспечивают при этом минимальные значения расхода подсветочного топлива, концентрации оксидов азота в отводимых продуктах сгорания, потерь тепла с уходящими газами и недожогом твердого топлива.

Топка котла
