Номер

83-132-00

Наименование проекта

Логический пробник для проверки приборов, собранных на логических микросхемах

Назначение

Упрощение процесса уровней сигналов приборов

Рекомендуемая область применения

Эксплуатация и техническое обслуживание приборов на основе микросхем

Описание

Разработан логический пробник для проверки приборов, собранных на логических микросхемах.

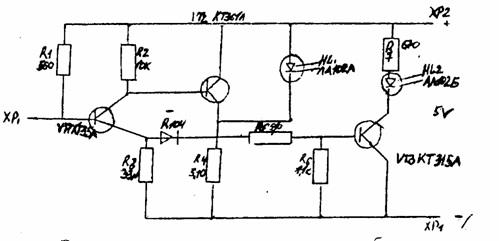

Логический пробник (см. рисунок) состоит из усилителя на транзистореvt1и двух электронных ключей на транзисторах иvt2иvt3.

При напряжении на щупе ХР1 относительно общего провода (-) более 0,4В, но не менее 2,4В, транзистор vt2открыт, светодиодhl1не горит. В это время транзисторvt3закрыт. Светодиодhl2тоже не светится. Такое состояние светодиодов свидетельствует, что уровень сигнала находится между "0" и "1". Когда напряжение на входном щупе менее 0,4В, транзисторvt2закроется, загорится светодиодhl1, индицируя уровень логического "0". При напряжении на щупе более 2,4В открывается транзистор vt3, загорается светодиодhl2, индицируя логический уровень "1".Если на входпробника подано импульсное напряжение, скважность импульсов оценивают по яркости свечения того или иного светодиода.

С внедрением логического пробника повысилась производительность труда при проверке приборов, собранных на логических микросхемах, так как не требуется разворачивать громоздкий осциллограф и другую аппаратуру при проверках уровней сигналов приборов.
