На профилегибочных станах легкого типа освоен ряд сортовых гнутых профилей относительно простой конфигурации сечения, калибровки которых отличаются от известных калибровок аналогичного сортамента. Эти станы предназначены для производство сортовых гнутых профилей из стальной заготовки толщиной 0,3-1,5 мм и шириной 20-90 мм с пределом прочности до 460 МПа.

РАВНОПОЛОЧНЫЙ УГОЛОК

Уголки толщиной 0,5-1,5 мм с шириной полки 10-40 мм профилируются за пять проходов по режиму:0 ⁰®10 ⁰®200®32 ⁰®42 ⁰®45,5 ⁰, т.е. величина конечного угла (по валкам) - 89 ⁰, что компенсирует «пружинение» после конечного прохода с обеспечением на профиле угла 90 ⁰±0,5 ⁰. Две последние клети стана имеют калибры, одинаковые для всех типоразмеров уголка, аiиiiклети выполнены с закрытием ребордами нижних валков. После каждой клети установлены вертикальные ролики, у которых образующие нижних конических поверхностей наклонены к горизонтали под углами 14 ⁰, 23 ⁰, 33,5 ⁰, 43 ⁰ и 46 ⁰ по ходу профилирования, т.е. полки уголков «догибаются» роликами, что снижает нагрузку и износ валков стана.

Еще одна особенность калибровки уголка - последовательное уменьшение минимального диаметра нижних валков от 0,3 (iiклеть) до 2,1 мм (vклеть), что обеспечивает выполнение радиуса изгиба 1,5 мм на готовом уголке (этот радиус одинаков для всех типоразмеров).

КОРЫТНЫЙ ПРОФИЛЬ

Основная особенность их калибровок - большие углы подгибки за проход (16 ⁰-18 ⁰), что позволяет исключить две клети без снижения качества профиля и снизить расход валков. Такие углы возможны за счет использования первых трех калибров с закрытием ребордами нижних валков (до угла 42 ⁰). Кроме того, горизонтальные и вертикальные полки профиля «освобождены» от зажатия валками в последнем калибре, что предотвращает раскатку указанных элементов с неизбежным искажением геометрии профилей.

Корытные профили формируются с сохранением горизонтального положения боковых полок во всех проходах, а вертикальные полки подгибаются до следующих углов в каждом проходе:

0 ⁰-12 ⁰-26 ⁰-42 ⁰-60 ⁰-78 ⁰-88 ⁰-90 ⁰.

НЕРАВНОПОЛОЧНЫЙ ШВЕЛЛЕР

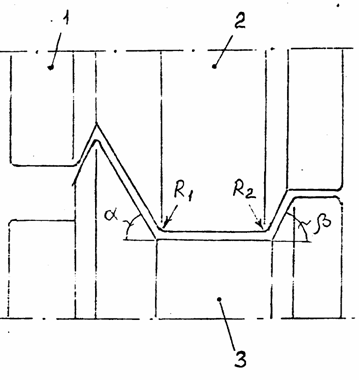

Основная задача при его профилировании - ограничение поперечных смещений полки в промежуточных калибрах. С этой целью калибрыi-iiiвыполнены с закрытием ребордами нижних валков 3, аiv-viкалибры - с закрытием с помощью реборды 1 верхнего валка 2 (см. рисунок). Это надежно фиксирует взаимное положение валков, образующих калибр. Одновременно в промежуточных калибрах освобождается от закрытия меньшая полка швеллера. При таком исполнении промежуточных калибров кромка большей полки «упирается» в реборду верхнего валка, что вызывает появление момента силы, противоположного по направлению скручивающему моменту несимметричного сечения, направленного в сторону меньшей полки профиля. Применение аналогичного закрытия калибра со стороны малой полки может привести к ее «закусыванию» валками и к раскатке. Два последних калибра выполнены с поворотом стенки профиля в сторону его большей полки, что устраняет продольное скручивание при профилировании. Углы подгибки большейaи меньшейbполок, а также угол поворота стенкиgпо проходам:

i-a=10 ⁰,b= 15 ⁰,ii-a= 22 ⁰,b= 33 ⁰, iii-a= 36 ⁰,b= 53 ⁰, iv-a= 52 ⁰,b= 75 ⁰,

v-a= 67 ⁰,b= 88 ⁰, vi-a= 78 ⁰,b= 90 ⁰, vii-a= 81 ⁰,g= 5 ⁰, viii-a= 81,5 ⁰,g= 9 ⁰.

Конечный радиус изгиба (при толщине профиля 1,5 мм) - 2 мм.
