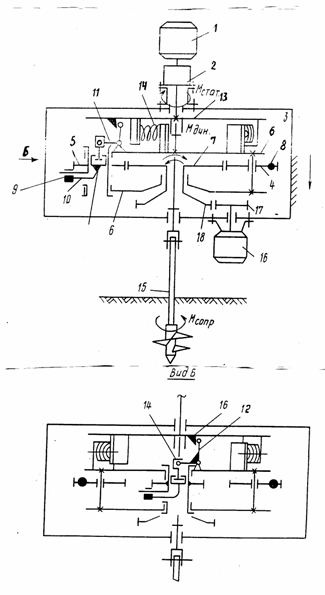

Устройство (см. рисунок) содержит привод 1 с редуктором 2, установленные на корпусе 3 вибровозбудителя, выполненного в виде планетарного редуктора с сателлитами 4 и 5, водилом 6 и центральным зубчатым колесом 7. На сателлитах 4 неподвижно установлены эксцентричные грузы 8, а на сателлитах 5 установлены подвижно в радиальном направлении эксцентричные грузы 9, связанные с приводом через гибкий элемент 10, рычаги 11 и 12, диск 13. Рычаги установлены на водиле, соединенном с диском и приводом через упругие элементы 14 и жестко - с винтовой сваей 15. Центральное зубчатое колесо соединено с дополнительным двигателем 16 через шестерни 17 и 18.

Устройство работает следующим образом. При погружении сваи в грунт за счет сопротивления грунта внедрению сваи диск смещается относительно водила, сжимая упругие элементы. При работе дополнительного двигателя и вращении сателлитов 5 подвижные грузы стремятся занять положение с наибольшим эксцентриситетом, но рычаги регулируют эксцентриситет грузов посредством гибкого элемента. Больший эксцентриситет грузов соответствует большему сопротивлению грунта внедрению сваи. Подбирая жесткость упругих элементов и длину рычагов, достигают постоянства амплитуды колебаний сваи и всей системы.
