Стык используется при капотировании двигателей внутреннего сгорания или других объектов, для которых требуется разъемный полый кожух, предназначенный для циркуляции рабочего тела, с целью отвода тепла от объекта.

Замкнутый кожух образован путем соединения ряда соосно расположенных и противолежащих панелей 1, 2 и 3, 4 (cм. рисунок), отделенных одна от другой дистанционными втулками 5 с заклепками 6. Панели 2 и 4 соединены посредством фланцев 7, стянутых болтами 8. Противолежащие панели 1 и 3 соединены посредством упругого элемента. Последний выполнен в виде пластинчатой пружины 9, консольно закрепленной на одной из панелей, в данном случае панели 3. Пластинчатая пружина перекрывает зазор между стыкуемыми панелями и опирается свободным гофрированным концом на упругую прокладку 10, выполненную, например, из резины. Последняя закреплена на внутренней поверхности обечайки 11, скрепляемой посредствомзаклепки 6 с другой соединяемой панелью.

При подаче рабочего тела (воздух, газ или пар) в кожухупругий элемент подвергается воздействию внутреннего избыточного давления и получает упругую деформацию. Под действием этой деформации обечайка автоматически прижимается к упругой прокладке. Этим предотвращается утечка рабочего тела из внутренней полости кожуха, имеющего избыточное давление, в окружающее кожух пространство с меньшим давлением.

Предложенный стык обеспечивает возможность осуществления одностороннего доступа к стыковочным элементам при монтаже и демонтаже кожуха. Для этого необходимо только соединить или разъединить фланцевое крепление панелей кожуха.

Стык для соединения двух соосно расположенных панелей отличается от аналогов тем, что, с целью достижения самоуплотнения стыка и обеспечения одностороннего доступа к стыковочным элементам при монтаже кожуха упругий элемент выполнен в виде консольно закрепленной на одной из панелей пластинчатой пружины, перекрывающей зазор между стыкуемыми панелями и опирающейся свободным концом на упругую прокладку, закрепленную на внутренней поверхности обечайки, смонтированной на другой соединяемой панели.

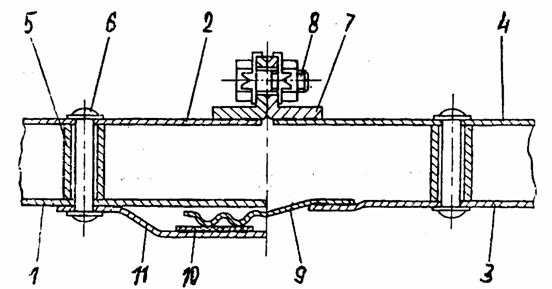

Стык, поперечное сечение
