Номер 83-069-00 |
|||
|
Наименование проекта Укладчик проволоки при намотке |
|||
|
Назначение Навивка линейного профиля на трубопровод |
|||
|
Рекомендуемая область применения Бандажирование трубопроводов при их ремонте |
|||
|

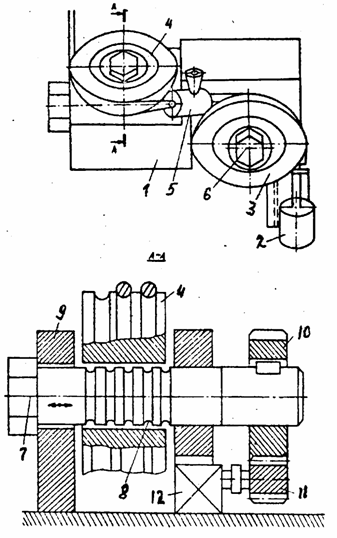

Описание Разработан укладчик, предназначенный для навивки линейного профиля на трубопровод. Укладчик механизма намотки проволоки для бандажирования трубопровода имеет корпус 1 (см. рисунок), втулку 2, направляющие ролики 3 и 4, бачок 5 с антикоррозионным составом, цилиндрическую ось 7 ролика с канавками 8, опоры 9 оси ролика, зубчатые шестерни 10 и 11 и электропривод 12. Укладчик работает следующим образом. Корпус устанавливают на водило устройства бандажирования трубопровода. Свободный конец проволоки с катушки протаскивают через втулку, направляющий ролик, бачок с антикоррозионным составом, ролик 4 и закрепляют на трубопроводе. Включают электропривод и через зубчатые шестерни растягивают ослабленную ось. После этого укладчик готов к работе. Включают устройство для бандажирования трубопровода, водило начинает перематывать проволоку с катушки устройства на укладчик и с него - на трубопровод. Одновременно из бачка наносится на проволоку антикоррозионное покрытие. При резком рывке или дефекте проволоки усилие прикладывается к ослабленной оси ролика 4 и она ломается. Сразу выключают водило устройства бандажирования и выключают электропривод. Устанавливают новую (запасную) ось ролика и снова начинают бандажировать трубопровод.
Предлагаемая конструкция укладчика позволяет одновременно наносить на проволоку антикоррозионное покрытие и сокращать обрывы проволоки, что обеспечивает повышение качества бандажирования трубопровода. Укладчик |
|||
|
Преимущества перед известными аналогами Укладчик позволяет одновременно наносить на проволоку антикоррозионное покрытие и сокращать обрывы проволоки |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Повысились качество бандажирования трубопроводов и межремонтный срок их службы, годовой экономический эффект - 3000 руб. |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 08.09.2006 |
