Надежность работы магнитных пускателей в условиях сельского хозяйства во многом определяется долговечностью работы их контактов, на износ которых наибольшее воздействие оказывают следующие факторы: сила тока через главные контакты, напряжение на катушке, характер нагрузки, относительная влажность воздуха и концентрация сероводорода.

Для оценки скорости изнашивания контактов могут использоваться результаты эксплуатационных наблюдений и стендовых испытаний. В последнее время все большее распространение получили стендовые испытания.

Разработана установка для испытания контактов главной цепи магнитных пускателей на коммутационную способность в режиме АС-3 (ГОСТ 12434-83). Этот режим испытуемого пускателя создается с помощью устройства управления, электрическая схема которого приведена на рис.1. Основным времязадающим элементом является реле времени типа ВС-43-61УХЛ4. Для питания установки использованы трехфазные сети переменного тока с линейными напряжениями 380В и 220В. Переменное напряжение величиной 70В, необходимое для соблюдения параметров режима АС-3, получено с помощью промышленного автотрансформатора tv1 типа РНТ-220-12. Электрическая нагрузка испытуемого пускателя имеет активную и индуктивную составляющие: в качестве активной применен блок проволочных резисторов, а в роли индуктивной использованы обмотки трехфазного асинхронного электродвигателя с фазным ротором.

Закрепленный на подставке 2 (рис. 2) магнитный пускатель 3 помещается в специальную камеру 4, где создаются условия, необходимые для проведения испытаний. Для обеспечения необходимой относительной влажности воздуха камера устанавливается в поддон 1, заполненный водой. Необходимая концентрация сероводорода создается добавлением в воду определенного количества серной кислоты. Равномерное распределение условий окружающей среды внутри камеры обеспечивается вентилятором 5.

Установка позволяет получить ускоренную оценку скорости изнашивания контактов магнитных пускателей в различных условиях их эксплуатации. Использование предлагаемой установки по сравнению с эксплуатационными наблюдениями в 10 раз сокращает время получения информации о скорости изнашивания контактов.

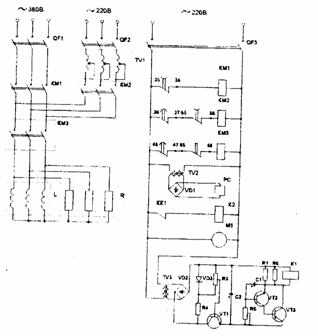

Рис. 1 Принципиальная электрическая схема установки

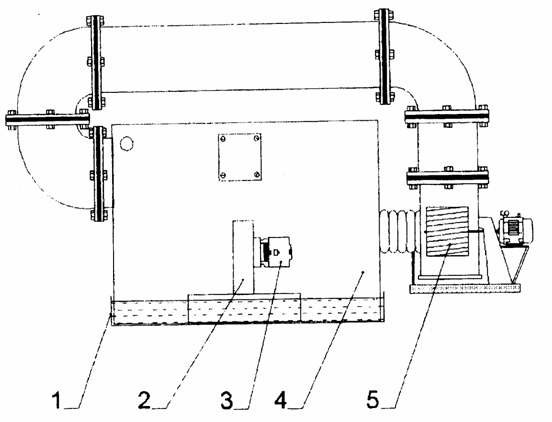

Рис. 2 Установка для испытания контактов магнитных пускателей
