Разработано устройство для обнаружения неисправностей в генераторах переменного тока, применяемых на сельскохозяйственной технике.

С помощью устройства возможно обнаружение целостности обмоток, замыкания обмоток на корпус, межвитковое замыкание. Питание устройства осуществляется от сети переменного тока (v = 220 В), возможно питание и от источника Основными частями устройства для обнаружения неисправностей в генераторах переменного тока (рис. 1) являются: трансформатор, выпрямительный блок, переключатель, пять кнопок (s1, s2, s3, s4, s5), контрольные лампы (hl1, hl2, hl3, hl4, hl5). Перед включением питающего шнура в сеть при проверке диодов Д1, Д2, Д3 переключатель q1 нужно переключить в положение "2", т.е. сменить полярность, при этом лампы hl3, hl4, hl5 будутгореть, что свидетельствует об исправности диодов. При положении переключателя q1 в положении "3" лампы гореть не будут. Схема находится в исправном состоянии.

При проверке всех остальных частей схемы генератора переменного тока лампы hl1, hl2 загораются во всех случаях при любом положении переключателя, в случае, если вся схема находится в рабочем состоянии. Если не загорится лампа hl1, значит неисправен блок интегрального регулятора напряжения Я ii2Б; если не загорится лампа hl2 - есть неисправности в цепи r1. Если лампа hl3 загорается при обоих положениях переключателя q1 - неисправны диоды (лампы hl4, hl5 - то же самое). При обнаружении неисправностей в генераторах переменного тока клеммы Д, Ш, Б, 1, 2, 3 устройства подключаются соответственно к клеммам Д, Ш, Б, 1, 2, 3 генератора типа 46.3701, изображенного на рис. 2,

где Б, С, Д, Ш - клеммы интегрального устройства;

Д - плюсовая клемма выпрямителя обмотки возбуждения;

"+" - плюсовая клемма блока (минусовойклеммой является корпус

генератора);

Л - положение "Лето" переключателя посезонной регулировки;

З - положение "Зима" переключателяпосезонной регулировки;

l1-l3 - обмотка фазная;

l4 - катушка возбуждения;

v2 - блок полупроводниковый выпрямительный БПВ;

С - конденсатор;

Д - интегральное устройство;

К - регулирующее устройство;

r - резистор;

rx - резистор;

v - выпрямитель;

vД1-vД3 - диод;

vД4-vД6 - диод;

vД7-vД9 - диод.

Применение устройства позволяет своевременно и за короткое время определить неисправности автотракторных генераторов.

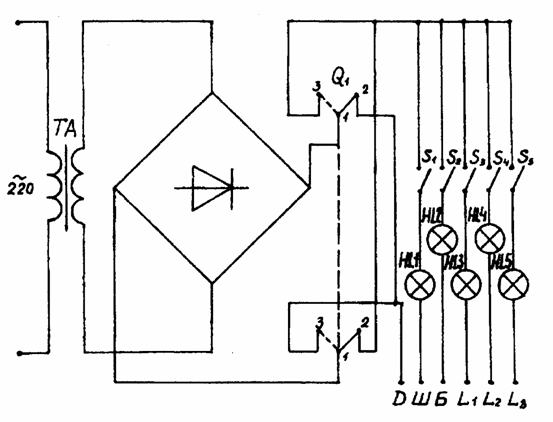

Рис. 1 Схема устройства для обнаружения неисправностей

в генераторах переменного тока

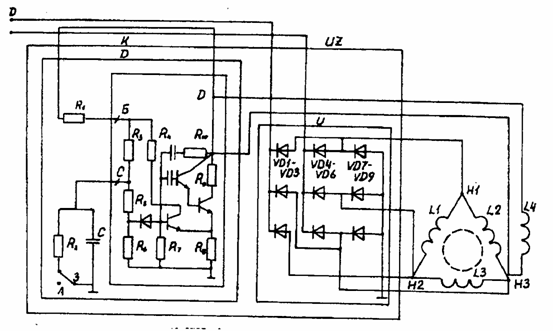

Рис. 2 Принципиальная электрическая схема генератора

типа 46.3701
