В качестве параметров технического состояния контактов магнитных пускателей используются их линейные размеры, масса, переходное сопротивление и др. Высота контактов по целому ряду преимуществ нашла наибольшее применение в качестве параметра технического состояния. Оценку износа контактов через изменение их высоты можно провести путем определения провала контактной системы магнитного пускателя.

Разработано устройство контроля за износом контактов магнитных пускателей.

Электрическая схема устройства (рис. 1) включает в себя понижающий трансформатор tv, сигнальные лампы hl1...hl5, тумблеры К1...К4, предохранители fu1, fu2 и подключающие контакты 1..n..5. Механическая часть устройства (рис.2) представляет собой индикаторную головку 1, которая с помощью переходного кронштейна 2 и болтов 3 крепится к штативу

Использование устройства контроля за износом контактов магнитных пускателей не требует их разборки при измерениилинейных размеров, что исключает дополнительный износ деталей магнитного пускателя при разборке и сборке, а также нарушение взаимной установки испытуемых контактов; значительно сокращает время измерения износа контактов, что особенно важно при проведении ускоренных стендовых испытаний.

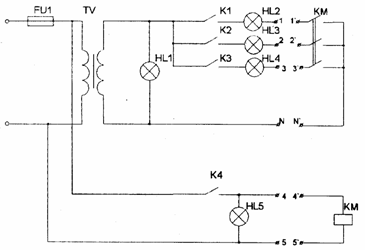

Рис. 1 Электрическая схема устройства

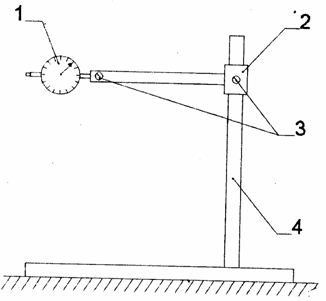

Рис. 2Механическая часть устройства контроля за

износом контактов магнитных пускателей
