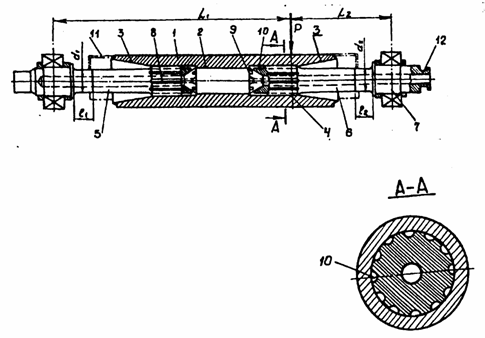

Ролик (см. рисунок) состоит из бочки 1 с полостью, выполненной с цилиндрическими 2, 4 и конусными 3 участками и вмонтированных в полости полуосей 5 и 6 с цапфами 7 на концах. На цилиндрических головках 8 полуосей выполнены радиальные и продольные канавки, образующие в сборе с бочкой отверстия 9 и 10. Для защиты опор ролика от воды и направления ее на охлаждение полуосей по торцам бочки установлены съемные кожуха 11. Ударная нагрузка Р приложена к бочке на расстоянияхl1 иl2 от центров левой и правой опорd1, 11;иd2 12- диаметры и длины цилиндрических частей левой и правой полуосей. Еслиl1d2и11<12.

После монтажа ролика с опорами на станине рольганга в центральное отверстие 12 ролика со стороны неприводного конца до торца отверстия в полуоси 5 устанавливают трубу и подают воду для охлаждения ролика. При неподвижном ролике вода от торца по центральному отверстию в левой полуоси 5 стекает обратным ходом в центральную полость 2 ролика и частично стекает по нижним радиальным 9 и продольным 10 отверстиям на нижнюю часть конусных поверхностей 3 расточек бочки, и частично через центральное отверстие 12 правой полуоси 6 вытекает наружу.

При прокатке на вращающийся ролик от металла постоянно действуют ударные нагрузки Р различного направления, при передаче этих нагрузок на опоры ролик, благодаря упругости полуосей 5 и 6, значительно уменьшает действие этих нагрузок на подшипники опор.

На обжимных станах максимальные ударные нагрузки и максимальный нагрев бочки ролика происходят при прокатке слитка в первом калибре - на бочке рабочего валка стана, которая, как правило, находится у правого или левого конца рабочего валка, поэтому приложение максимальных нагрузок и место максимального нагрева бочки смещается от середины ролика вправо или влево.

При вращении ролика после охлаждения изнутри полуоси 5 большая часть воды попадает в центральную полость ролика и под воздействием центробежной силы покрывает всю цилиндрическую поверхность полости 2, охлаждает стенку бочки, прогоняется через радиальные и продольные отверстия, омывая при этом поверхности цилиндрических 4 и конусных расточек на обоих торцах бочки ролика, а затем, собранная кожухами, направляется на охлаждение наружных поверхностей полуосей. Меньшая часть воды из центральной полости поступает в центральное отверстие 12 правой полуоси 6 и охлаждает ее изнутри.

Упругий с центробежным охлаждением ролик
