Посадка горячих слитков в нагревательные колодцы обжимного цеха осуществляется с помощью электрокранов, а гибкий токоподвод к тележке колодцевого крана - с помощью монорельса, по которому на катках перемещаются каретки с закрепленным на них кабелем. Тележка перемещается по мосту крана, каретки - по монорельсу. Кабель растягивается или образует петли при сближении кареток. При заклинивании каретки на монорельсе происходит обрыв кабеля, что требует проведения ремонтных работ.

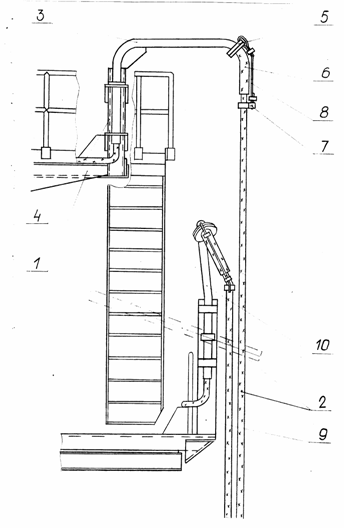

Разработано техническое решение, позволяющее устранить данные недостатки. Гибкий токоподвод (см. рисунок) с помощью свободно провисающего кабеля 2 одним концом крепится к тележке 1, другим - к середине моста крана. Подвод питания к тележке моста крана осуществляется с помощью кронштейна 3, который выполнен поворотным в горизонтальной плоскости на стойке 4, приваренной к металлоконструкции рамы тележки. Кронштейн изготовлен из трубы, через которую пропущен кабель. Труба заканчивается фланцем 5, к которому крепится резиновый рукав 6, предохраняющий кабель от истирания. Для предотвращения внезапного падения кабель хомутами 7 и тросиком 8 крепится к фланцам. На проходной галерее по оси моста крана имеется стойка 9, на которой закрепляется поворотный гусак 10, изготовленный из трубы с фланцем. Гусак изогнут таким образом, что исключает соприкосновение кабеля с ограждением проходной галереи. Крепление от внезапного обрыва аналогично креплению тележки моста крана. По всей длине кабель обвернут асбестом, предохраняющим его от теплового воздействия нагревательных колодцев блюминга.

Гибкий токоподвод к тележке колодцевого крана
