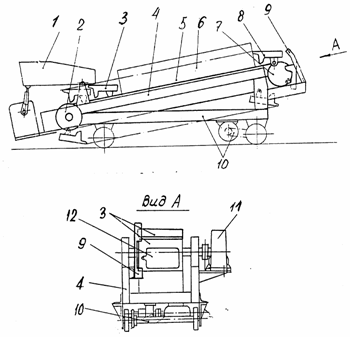

Устройство (см. рисунок) содержит раму 4, на которой закреплены на разной высоте опорные шкивы 2 и 7, обхватываемые бесконечной лентой 5 (цепь, трос, гибкая полоса). На ленте закреплены шарнирно изложницы 3, 8 с полостью получаемой отливки с отверстиями. В зоне одного из шкивов над лентой закреплен кронштейн 9 с вырезом. Шкив 2 (7) приводится во вращение приводом 11. Над лентой со стороны шкива 2 установлен разливочный ковш 1, а над лентой между шкивами закреплен кожух 6. Под рамой со стороны шкива 7 устанавливается контейнер для отливок, например тележка 10.

Работа предлагаемого устройства осуществляется следующим образом. В ковш наливается расплавленный металл и включается привод. При этом приходят в движение шкивы вместе с гибкой лентой. Изложницы, шарнирно закрепленные на ленте, также начнут перемещаться. В полость изложниц заливается металл в количестве, необходимом для получения отливки. По мере заполнения полости 12 под ковш подходит другая изложница, а заполненная изложница продвигается вверх по конвейеру под кожух по направлению к шкиву 7. Дойдя до точки поворота на шкиве, изложница задним торцом (по ходу движения) упирается в кронштейн и продолжает двигаться дальше, скользя по внутренней поверхности кронштейна. Дойдя до выреза кронштейна, изложница вместе с отливкой под действием сил инерции начинает свободно падать с ускорением, одновременно поворачиваясь вокруг шарнира. При этом поверхность изложницы с полостью поворачивается на 180 ⁰ и в момент, когда ее плоскость совпадает с горизонтальной плоскостью, ударяется о кронштейн. При этом под действием сил инерции изложницы с отливкой и силы удара изложницы о кронштейн отливка, преодолевая силу сцепления с полостью 12, свободно выходит из нее. После отделения отливка попадает в тележку. После удаления отливки из полости одной изложницы, процесс повторяется (непрерывно).

Благодаря размещению места удара изложницы о кронштейн со стороны участка отливки с отверстием, происходит сдвиг отливки со стержня для получения отверстия и отливка свободно выходит из полости изложницы. При этом происходит резкая остановка изложницы, а отливка под действием силы инерции продолжает движение и, не деформируясь, снимается с изложницы.

Использование устройства позволяет без дополнительных устройств осуществлять свободный съем отливок с отверстиями из изложниц, не нарушая их качество. Исключается также принудительное извлечение отливок из полости изложниц.
