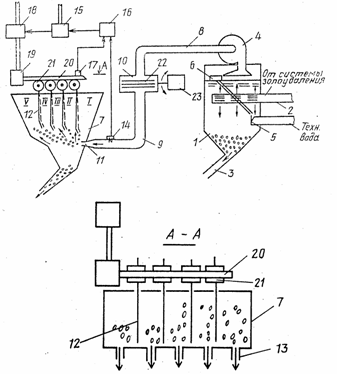

Установка (см. рисунок) включает в себя гидроклассификатор 1 с подводящим трубопроводом 2, приспособлением для разгрузки легкой фракции и патрубком 3 для разгрузки тяжелой фракции. Приспособление для разгрузки легкой фракции выполнено в виде насоса 4. С внутренним пространством гидроклассификатора соединен патрубок 5 подвода воды с клапаном.Клапан соединен с поплавком 6. Между резервуаром 7 и гидроклассификатором расположен трубопровод, выполненный из разгрузочного трубопровода 8 и дополнительного трубопровода 9. С разгрузочным трубопроводом соединен виброгрохот 10. Виброгрохот, в свою очередь,соединен с резервуаром посредством дополнительного трубопровода. С внутренним пространством резервуара соединено загрузочное приспособление в виде щелевого отверстия 11. В верхней части резервуара расположены разделительные пластины 12 и приспособления 13 для сбора продуктов разделения. В дополнительном трубопроводе установлен датчик давления 14. С датчиком давления соединены усилитель 15 и механизм поворота разделительных пластин. Между датчиком давления и усилителем находится сумматор 16, соединенный также с датчиком 17 положения разделительных пластин. Механизм поворота разделительных пластин включает в себя электродвигатель 18 с редуктором 19, зубчатую рейку 20 и зубчатые шестерни 21. Каждая зубчатая шестерня жестко соединена с разделительной пластиной. Внутри виброгрохота могут быть установлены одно или несколько сит 22. Виброгрохот соединен с приводом 23, между разделительными пластинами расположены ячейкиi-v.

Устройство работает следующим образом. Золошлаковая смесь от системы золошлакоудаления(трубопровод тепловой электростанции)подается через щели в гидроклассификатор. Смесь состоит из различных по массе фракций, поэтому фракции тяжелее воды оседают в нижней части гидроклассификатора, откуда через патрубок 3 удаляются в отвал или на утилизацию. Легкая фракция (легче воды), в состав которой входят полые стеклянные микросферы, несгоревшие органические частицы (частицы топлива, частицы шлака), собирается на поверхности воды и насосом подается в надрешетное пространство виброгрохота. Уровень воды поддерживается подачей воды из патрубка 5 в случае впускания поплавка. В виброгрохоте сита (или одно сито в каждом виброгрохоте, если используется несколько виброгрохотов) имеются отверстия, разделяющие легкую фракцию по размеру зерен на несколько отдельных фракций.
