Устройство изготовлено из тонколистовой стальной ленты (СТ.0-СТ.3) толщиной 0,5-0,75 мм. Представляет собой (см. рис. 1) металлическую ленту, на одном конце которой имеется уширение с прямоугольным отверстием, а на другом конце - Т-образное уширение. Для увеличения жесткости концы перегибаются перпендикулярно продольной оси устройства.

Порядок работы. Место соединения шланга 3 (см. рис. 2) и трубы 1 охватывается устройством типа хомута 2. Т-образный его конец, охватывающий зажимаемый участок шланга, пропускается через прямоугольное отверстие на другом конце и плоскогубцами закручивается перпендикулярно продольной оси этого устройства. Происходит замыкание 4 устройства в месте соединения шланга и трубы.

Устройство имеет простую конструкцию, отличается надежностью крепления и удобством в работе. Было использовано для крепления шланга на металлических трубах диаметром 15-75 мм на трубопроводах низкого давления.

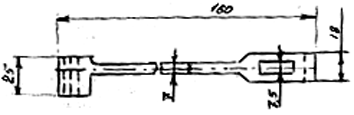

Рис. 1. Развертка устройства для крепления

Рис. 2. Соединение гибкого шланга и трубы
