Номер 04-149-00 |
|||
|
Наименование проекта Оснастка для зажима деталей при сверлении |
|||
|
Назначение Зажим деталей при сверлении на токарном станке модели 163 |
|||
|
Рекомендуемая область применения Машиностроение, металлообработка |
|||
|

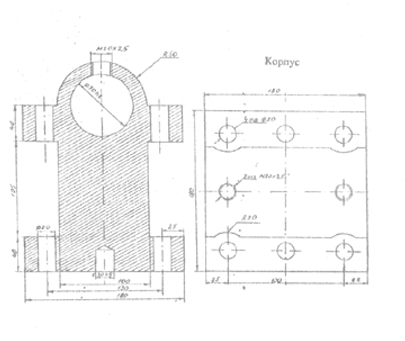

Описание Оснастка состоит из корпуса и переходной втулки с конусом Морзе 5. Переходная втулка с конусом вставляется в корпус и крепится двумя винтами М20х2,5. Отверстие под переходную втулку в корпусе обрабатывается на данном станке. В поперечном суппорте для крепления оснастки сверлятся четыре отверстия под винты М20х2,5 и два отверстия диаметром 20 мм, глубиной 9 мм для фиксирования корпуса в нужном положении. Оснастка крепится на суппорте четырьмя болтами М20х2,5 длиной 215 мм. Когда оснасткой не пользуются, отверстия в суппорте закрываются заглушками. Все детали изготовляются из стали Ст.45.
|
|||
|
Преимущества перед известными аналогами Аналоги неизвестны |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Возможность сверления деталей на самоходе, без применения ручного труда |
|||
|
Технико-экономический эффект Снижение трудоемкости, повышение культуры производства |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 06.07.2000 |
