Преобразователь напряжения входит в комплект установки автономного электроснабжения и служит для получения электроэнергии переменного напряжения величиной 220 В и частотой 50 Гц. В качестве источника электроэнергии используется автомобильная аккумуляторная батарея напряжением 12В. Преобразователь напряжения (см. рисунок) представляет собой двухтактный генератор (мультивибратор), собранный на транзисторах. Его мощность определяется маркой применяемых полупроводниковых элементов и параметрами выходного (повышающего) трансформатора. Если в конструкции использовать транзисторы марки КТ 818, КТ 827 (или аналоги), то мощность преобразователя составит 100 Вт. Параметры трансформатора:обмоткаiсодержит 800 витков провода ПЭВ-0,63;обмоткиiiиiii- по 35 витков провода ПЭВ-2,5.

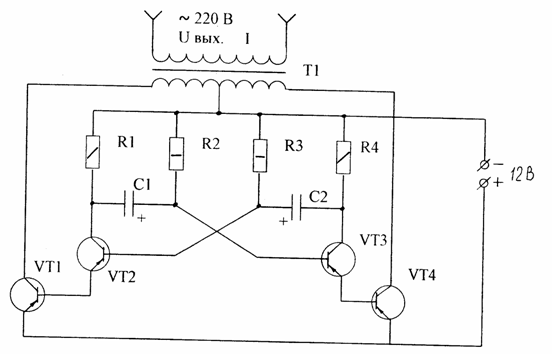

Электрическая схема преобразователя:

Т1 - трансформатор;r1иr4 -резисторы (200м);r2иr3 -резисторы(4700м);

c1и С2 - конденсаторы (300 мкФх16В); vТ1иvt4 -транзисторы типа П210;

vt2иvt3 -транзисторы типа П213Б.

Для увеличения мощности преобразователя указанные транзисторы можно заменить более мощными марок ТКД-133-80;ТКД-123-100;ТКД-133-125, выдерживающими токи от 80А до 125А. С помощью предлагаемого преобразователя можно обеспечить работу телевизора, холодильника, системы электроосвещения и других бытовых потребителей.
