Разработан способ определения места случайного локального ударного воздействия на тонкостенные многослойные композитные конструкции, испытывающие постоянные и повторно-переменные нагрузки.

Способ осуществляется следующим образом. На поверхности, которые могут подвергаться случайным локальным ударным воздействиям, наносится тонкий слой, состоящий из полимерной основы, (в дальнейшем - связующее) и наполнителя. Связующее следует выбирать таким образом, чтобы была обеспечена высокая адгезионная прочность между покрытием и исследуемой поверхностью. Коэффициенты преломления у наполнителя и связующего должны быть близкими или равными, а прочность на сжатие наполнителя и прочность границ раздела наполнителя со связующим должны быть ниже прочности на сжатиенакопителя и связующего на неповрежденной части конструкции при ее освещении направленным световым потоком происходит отражение светового потока всей поверхностью конструкции с одинаковой интенсивностью (рис.1). После эксплуатации конструкции для определения мест случайного локального ударного воздействия производится визуальный осмотр ее поверхности с помощью направленного светового потока. В процессе случайного локального ударного воздействия в месте контакта происходит разрушение частиц наполнителя и их отслоение от связующего. Это приводит к образованию новых поверхностей, от которых, в свою очередь, также происходит отражение падающего светового потока, что изменяет интенсивность отраженного света (рис.2). В месте контакта видно темное или светлое пятно.

После определения места случайного локального ударного воздействия данным способом степень дефектности композитной конструкции определяется с помощью инструментальных методов, например, ультразвуковым методом на ограниченной площади, что приводит к ускорению процесса дефектоскопии конструкции и повышает надежность ее эксплуатации в заданном режиме за счет своевременного обнаружения и устранения дефектов.

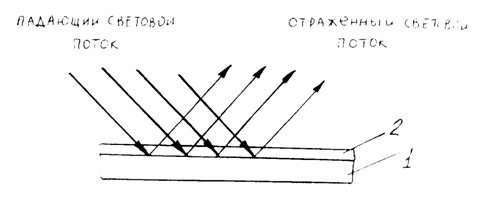

Рис. 1 Ход лучей света в неповрежденном покрытии

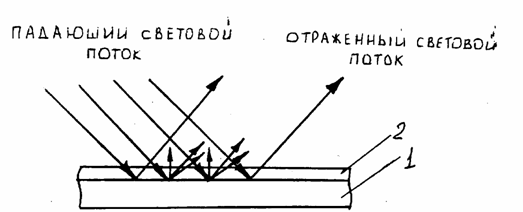

Рис. 2Ход лучей в поврежденном покрытии
