Для измерения толщины оболочек плода использовали устройство, представляющее собой усовершенствованный прибор для измерения скорлупы яиц Аргунова, в котором к одной из измерительных губок кутиметра подсоединили индиктор модели ИЧ-10-2М.

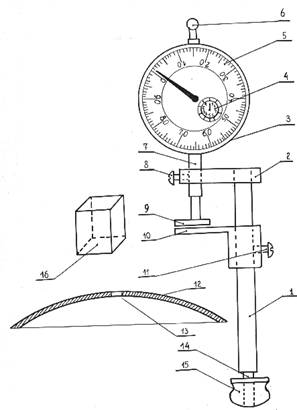

Корпус 1 (см. рисунок ) устройства имеет кронштейн 2, на котором крепится индикатор 3 и находится отверстие для крепления с помощью винта 8 гильзы 7 индикатора. Индикатор содержит две шкалы А 4 и Б 5. Полный оборот стрелки индикатора шкалы Б соответствует величине 1мм, а шкалы А -линейной величине 10мм. Подвижный подпружиненный шток 6 индикатора заканчивается измерительной губкой 9, которая соприкасается с неподвижной губкой 10. Равномерное давление на измерительные губки ( за счет наличия пружины) обеспечивает более высокую точность измерений.

Устройство может быть установлено на столе в вертикальном положении, для чего следует использовать подставку 12 с отверстием 13 для крепления хвостовика 14 и крепежную гайку 15 корпуса устройства.

Для расширения диапазона измерений служат специальные вкладыши, изготовленные из органического стекла в форме параллелепипеда.

Устройство для измерения толщины стенок

полых органов и оболочек плода

Порядок работы с устройством : сначала проверяется установка индикатора на 0 на шкале Б. Для этого шток поднимается вверх таким образом, чтобы на шкале Б было 20-25 делений, после чего шток плавно опускается. Если на шкале Б стрелка индикатора не совпадет с нулевой отметкой, то поворотом ободка индикатора нулевую отметку совмещают со стрелкой. Затем, приподняв шток, помещают проверяемый объект на нижнюю измерительную губку, опускают шток и снимают показания сначала на шкале А, а затем на шкале Б.

В случае если размеры объекта более 10,99 мм, то необходимо открутить винт крепления нижней губки и опустить её вниз. После этого поместить соответствующий вкладыш между верхней и нижней измерительными губками таким образом, чтобы стрелка индикатора осталась совмещена с нулевым штрихом шкалы Б. Далее закрутить винт крепления нижней губки и извлечь вкладыш.
