Осуществляется на стенде КИ-55 с помощью универсального логического модуляlogo.

Контактная частьсхемы управления с указанием ответвлений 11 и 12 на входы модуля и мест включения контактовq1,q2модуля представлена на рис. 1, а на рис. 2 - логическая часть схемы самого модуля. Силовая часть схемы стенда не показана.

Схема работает следующим образом. Допустим переключательsa стоит в позиции А, пластины реостата находятся в верхнем положении, через контактsq1.1включается лампаhl1, а при нажатии кнопки sb1 зажигается лампа Нl2 и пускатель КМ1 включает главный двигатель стенда на самых малых оборотах, поскольку сопротивление реостата в цепи фазного ротора максимальное. При отжатии кнопки sb1 пускатель остается включеным. На этой ступени обкатка будет длиться 10 мин. При этом контакты q1 и q2 разомкнуты.

Замыкание контакта q1 ведет к подъёму пластин, а замыкание контакта q2 - к их опусканию. Одновременное замыкание контактов q1 и q2 не допускается.

Через 10 мин на выходеэлемента ВО4 появляется сигнал, который подается на вход Еnэлемента ВО3, поэтому на выходе элемента ВО3 также появляется сигнал. Сигнал на входе trg элемента ВО2 создает сигнал на выходе этого элемента, поэтому контакт q2 замыкается.

Замыкание контакта q2 ведет к опусканию пластин в течение следующих 5 с (как запрограммированно). Через 5с элемент ВО6 подает сигнал на один из входов ВО5 (ИЛИ), что ведет к появлению сигнала на входеrэлемента ВО2, а значит, к исчезновению выходного сигнала на этом элементе, в результате чего контакт q2замыкается.

Далее происходит обкатка на второйступени оборотов в течение времени t=(20мин минус 5 с), поскольку повторно сигнал на выходе элемента ВО2 появится только при появлении сигнала на выходе элемента ВО3 и т. д.

Когдапластины в начале второй ступени обкатки опустятся из крайнего верхнего положения, то контактsq1.1 отключит лампу hl1, однако пускатель КМ остается на самоподпитке. При этом контакт sq1.2 замыкаетсяи подает сигнал на вход 11 модуля.

Ограничением числа циклов обкатки и общего времени обкатки является сигнал, установленный заранее на входе Т элемента ВО1,то есть черезn- минут на входе Т элемента ВО1 появляется сигнал, контактq1 замыкается и двигатель М3 начинает поднимать пластины. В то же время сигнал q1 на входе элемента ВО5 для страховкиподает сигнал на входr элемента ВО2, что не позволяет включиться контакту q2.

При верхнем положении пластин контактsq1.2 размыкается и отключает двигатель М3, сигнал 11 исчезает. Замыкание контакта sq1.1 приводит к загоранию лампы hl1, что является сигналом оператору для нажатия кнопки sb2, т.е. для отключения главного двигателя стенда.

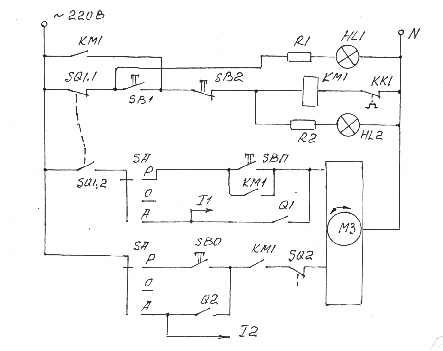

Рис.1. Контактная часть схемы :КМ1-пускатель;

sb1, sb2 - кнопки; hl1, hl2 - сигнальные лампы;

r1,r2 - ограничительные резисторы; kk1 - контакт

теплового реле; sbП, sbo - кнопки подъёма и

опускания пластин ; sa - переключатель с позициями

p, o и a; 11,12 - ответвления к входам модуля;

sq1, sq2 - конечные выключатели; М3 - двигатель

исполнительного механизма для перемещения пластин

жидкостного реостата; q1,q2 - выходные контакты модуля.

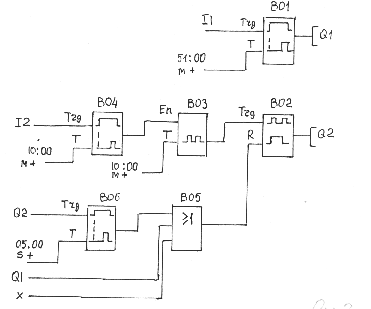

Рис.2. Бесконтактная часть схемы : 11,12 - входы модуля;

q1, q2 - выходные контакты модуля; bo1, bo4, bo6 -

элементы задержки включения; bo2 - элемент "Импульс";

bo3 - элемент "Тактовый генератор"; bo5 - элемент ИЛИ.
