Программа найдет применение при разработке и изготовлении деталей машин и инструментов, где сложно представить их трехмерный вид на основании проекций чертежа.

Программа выполняет требуемые построения и позволяет рассмотреть трехмерную проекцию в любом масштабе и под любым углом зрения. Таким образом, выполняется «мысленное построение» трехмерной проекции детали по существующим видам. При этом сначала на трехмерной проекции следует собрать проекции всех вершин тела, оставляя на ней только те точки, которым соответствуют вершины на всех трех видах. Затем изобразить на трехмерной проекции отрезки, соединяющие эти вершины. Однако должны остаться только те отрезки, которым соответствуют проекции на всех видах в виде отрезков или хотя бы точек. После этого «выкинуть» лишние точки, т.е. точки, которые порождают отрезки внутри граней , и чертеж готов (см. рисунок).

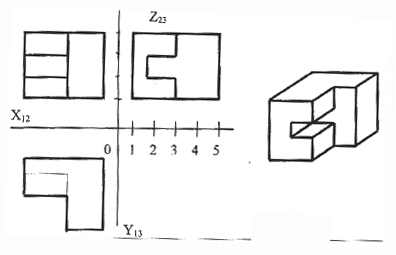

Трехмерное изображение детали

Программа использует данные из текстового файла или позволяет вводить их на экране в виде трех проекций мышью. Меню программы представляет собой строку, содержащуюfile (выбор данных), linе (построение трех проекций на экране мышью), w (вращение трехмерного тела), slrscr (очистить экран), exit (выход).

Запись данных, поситупающих в текстовый файл , приведена ниже.

10 1 1 3 1 5 1 5 6 3 6 1 6 2 3 3 3 3 4 2 4

10 1 1 3 1 5 1 5 6 3 6 1 6 3 3 3 4 5 4 5 3

8 1 1 5 1 3 3 3 3 5 1 5 3 2 5 2

13 1 2 2 3 3 4 4 5 5 6 6 1 1 3 4 6 7 8 9 10 10 7 2 8 9 5 7 2 5 3 10 4 9

10 1 2 2 3 3 4 4 5 5 6 6 1 7 8 4 7 3 8 5 7

В первых трех строках массива указаны координаты (х, у ) трех проекций. Первое число в строке указывает число точек в каждой проекции. Три следующие строки файла указывают на отрезки, из которых составлены проекции. Первое число в строке указывает на число отрезков, из которых составлена проекция. Затем числа идут парами. В каждой паре первое число указывает номер точки начала отрезка, а второе - номер точки его конца. Необходимо указывать все возможные перекрытия отрезков. Например, на третьей проекции указать отрезки (4,7), (4,5) их перекрытие (5,7).

Задача построения аксонометрических проекций объёмного тела по трем проекциям дает предварительное представление о возможностях применения современных компьютеров типаibmдля решения графических задач как в курсе начертательной геометрии, так и на практике в конструкторских и проектных организациях.
