При поточном методе ремонта сельхозтехники или изготовлении какой-либо сельхозпродукции на конвейере осуществляется циклическое перемещение изделий из одной зоны в другую. Если интервал времени нахождения изделия в одной зоне сравнительно велик, то вполне разумно в конце этого интервала подать предупреждение (например световой или звуковой сигнал) работникам о приближающемся времени перемещения изделия по поточной линии.

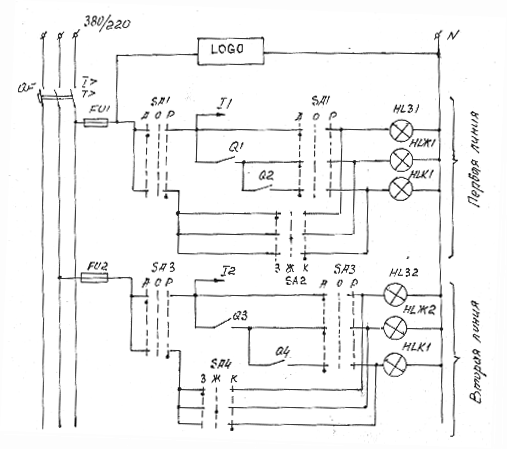

На рисунке 1 дана схема сигнализации на двух потоках ремонта (изготовления) изделий с привлечение универсального логического модуляlogo, гдеqf- автоматический выключатель;sa- переключатель с позициями Р(ручной режим), А( автоматическое управление) и О ( отключено); 11-вход модуля;q1,q2- контакты модуля;sa2 -переключатель с позициями З, Ж и К;hl31, hlЖ1, hlК1 -соответственно зеленая, желтая и красная лампы(обозначение элементов второй линии аналогично).

Рис.1

Схема включения логических элементов модуля приведена на рис.2, где 11,12 -входы модуля;q1-q4 -выходные контакты модуля; ВО1-ВО4- элементы «задержка включения» модуля;tgr, t - входы элементов ВО1-ВО-4.

Рис.2

Рассмотрим работу схемы для первого потока. В требуемый момент времени оператор ставит переключатель в позицию А, поэтому зажигается лампа hlЗ1, дающая разрешение рабочим на работу в этом интервале времени. В то же время подается питание на вход 11 модуля. Через 20 мин (время любое, в зависимости от длительности рабочего момента) элемент ВО1(рис.2) на своем выходе дает сигнал на замыкание контактаq1. Зажигается предупреждающая лампа hlЖ1 и одновременно контактq1подает сигнал на вход элемента ВО2

Через соответствующее время элемент ВО2 подаст сигнал на замыкание контактаq2, который включает лампуhlК1. Зажигание последней является сигналом для окончания работ в данном интервале времени (зоне поточной линии).

После перемещения изделия на потоке оператор сначала выключает , а затем вновь включает переключательsa. Начинается отсчет следующего интервала времени, при этом оператор клавишами модуля может легко задать любое значение времени интервала.
