Подогрев воды вокруг вертикально расположенных в башне электродов можно осуществить саморегулирующимися нагревательными проводами (см. таблицу), выпускаемыми с разными мощностью и температурой на поверхности.

Таблица

Нагревательные провода

Провода отрезаются в соответствие с длиной погруженных электродов, при этом их характеристики, приведенные в таблице, не меняются. Кроме того, провода не перегреваются при работе на воздухе и при укладке с самопересечение, т. е. при необходимости их можно изгибать в требуемых местах.

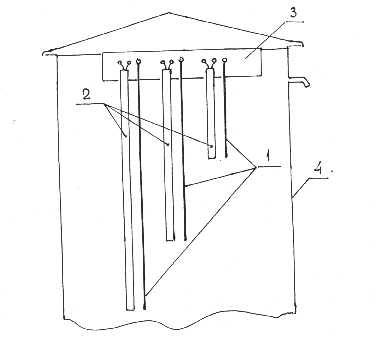

Двужильные провода 2 (см. рисунок) располагаются вертикально и параллельно с каждым из трех металлических электродов 1 (общим, верхнего и нижнего уровней) в башне Рожновского 4. Подключение проводов к напряжению (220В) и их крепление, равно как и крепление электродов, осуществляется на изоляционной панели 3 в верхней части башни, недоступной для влаги и защищенной крышкой .

Нижние обрезанные торцы проводов следует изолировать, чтобы токоведущие жилы не могли соприкасаться с водой и корпусом башни.

Количество проводов и расстояние их по отношению к электродам выбираются из практических соображений на месте в зависимости от типа проводов, конструкции электродов и предполагаемых зимних минусовых значений температуры.

Схема подогрева воды вокруг электродных

датчиков уровня в башнях Рожновского
