Использование универсального логического модуляlogo , имеющего 4 выходных контакта, т. е. практически четыре программных канала, позволяет с учетом различных технологических задач гибко управлять световым режимом птичника.

Если в птичнике разделить все лампы на три группы, то путем автоматического последовательного включения и отключения этих групп с помощью модуля можно довольно простой схемой имитировать с некоторым допущением режимы освещения «рассвет» и «закат».

Выходные контактыq1-q3(рис.1) модуля logo соответственно управляют катушками пускателей КМ1-КМ-3. Время включения и отключения контактов задается с помощью кнопок на лицевой стороне модуля путем специальной методики построения схемы и выборапараметров. Каждый миз пускателей включает и отключает в определенное время свою группу ламп.

Рис.1 Принципиальная схема управления пускателями:

fu-предохранители; sa- переключатель с позициями

p, o и А; km1-km-3- катушки пускателей;q1-q3- выходные

контакты модуля logo

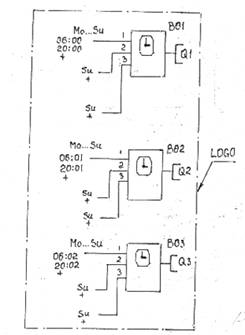

На рисунке 2 показана схема включения элементов ВО1-ВО3, где q1-q3 - контакты модуля logo ;% ВО1-ВО3 -элементы с функцией "часы"; 1-3 -входы элементов ВО1-ВО3; mo…su - дни недели.При этом в каждом из элементов используется только один из выходов , а сами элементы по сути -это часы.

На входах 1 элементов указано время замыкания и размыкания (в часах и минутах ) соответственно контактовq1-q3.

При подключении входов 2 и 3 элементов ВО1-ВО3 можно задать более сложный режим включения контактов в течение суток.

Рис.2 Схема включения элементов ВО1-ВО3
