На рисунке 1 представлена схема защиты двигателей транспортера ТСН-3,0Б от токов перегрузки с использованием электромагнитных реле максимального тока и универсального логического модуля logo.

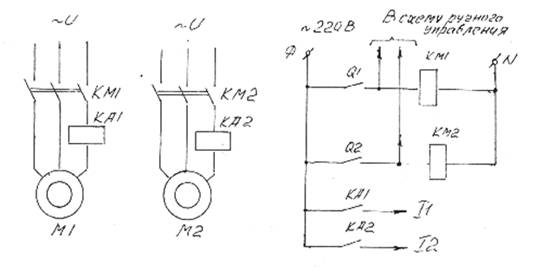

Рис.1. Силовая схема и схема управления двигателями :

КМ1, КМ2 -пускатели; М1, М2 -двигатели соответственно

наклонного и горизонтального транспортеров; КА1, КА2 -

реле типа РТ-40; 11, 12 - выводы для модуля logo; q1, q2-

выходные контакты модуля ( автоматический выключатель

не показан)

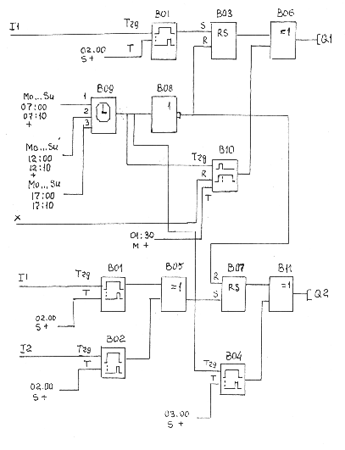

На рисунке 2 представлена схема использования элементов универсального модуля, где 11,12 -входы модуля; ВО1, ВО2,ВО4 -элементы задержки включения; ВО3,ВО7 - rs - триггеры; ВО5, ВО6,В11 - элементы «исключающие ИЛИ»; ВО8 -элемент НЕ; ВО9 -элемент «часы»; ВО10 -элемент задержки выключения; mo...su - дни недели с понедельника до воскресенья (обозначения - заводские). Необходимая последовательность включения и отключения двигателей сопровождается введением необходимых выдержек времени. Кроме того, входы 13-16 и контакты q3-q4 модуля в данной схеме не участвуют и поэтому могут быть использованы для автоматизации иных процессов (например подогрева воды, управления другими транспортерами).

Пуск поточной линии, например в 7ч , осуществляется по команде от элемента ВО9, что приводит к появлению сигнала высокого уровня на выходе элемента ВО6, а значит, и к замыканию контакта q1, поэтому пускатель КМ1 включает двигатель М1. Сигнал на включение контакта q2 поступает от элемента ВО4 через 3 с, т. е. пуск второго двигателя М2 не накладывается на пуск двигателя М1, что устраняет снижение напряжения в сети.

В 7 ч 10 мин по сигналу от элемента ВО9 контакт q2 размыкается, двигатель М2 отключается и только через 1мин 30 с элемент В10 дает сигнал на размыкание контакта q1, а значит, на отключение пускателя КМ1. Такая выдержка времени (она легко регулируется) позволяет наклонному транспортеру очиститься от навоза, что особенно важно в зимнее время.

Работа схемы при срабатывании максимальной токовой защиты : при перегрузке , например двигателя М1, контакт КА1 подает сигнал на вход 11 модуля, поэтому через 2 с (время регулируется элементом ВО1) подается сигнал с элемента ВО1 на размыкание контактов q1, q2 , поэтому двигатели М1, М2 останавливаются одновременно.

При перегрузке двигателя М2 контактом КА2 передается сигнал на вход 12 модуля, через 2 с элемент ВО2 подает сигнал на размыкание контакта q2, после чего горизонтальный транспортер останавливается, а наклонный продолжает работать до вмешательства оператора.

Рис.2. Схема использования элементов универсального модуля
