В сельхозпроизводстве часто приходится в течение суток автоматически включать и отключать различные потребители энергии по заданной программе , при этом иногда программа подразумевается разной. В этом случае надежные результаты дает использование реле ets 7/r , выходные переключающиеся контакты которого 4-6 и 2-6 позволяют коммутировать активную нагрузку до 16 А при напряжении 250В. Минимальная длительность команд и пауз у этого реле - 4 часа.

На рисунке 1 показана программа переключения контактов реле в выходные (праздничные) дни для работы , например, обогревателей. Переключающее контакты поворотное устройство с наружной шкалой делает один оборот за 7 суток, внутренняя шкала - шкала часов, которые настраиваются на местное время. Программа задается простым нажатием и отжатием специальных клавиш.

Рис.1. Программа переключения контактов реле

в выходные (праздничные) дни

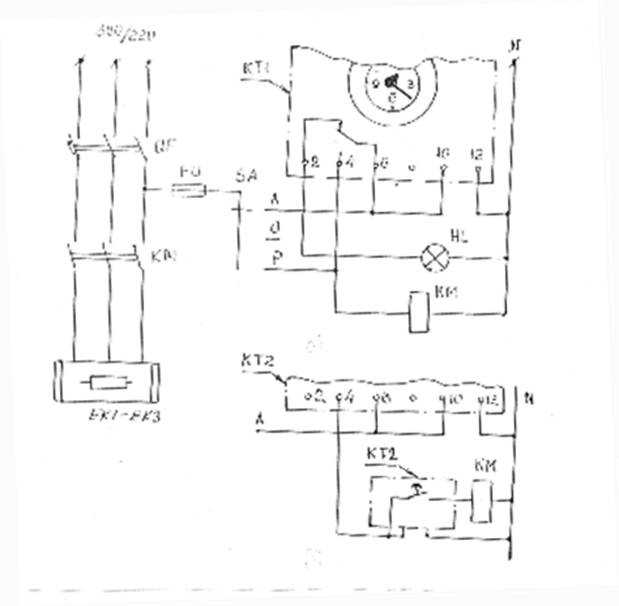

На рисунке 2 приведена схема управления водонагревателем с помощью упомянутого выше реле. Допустим, автомат qf включен, переключатель sa установлен в позицию А, тогда на клеммы 10-12 подается фазное напряжение. В ходе работы реле контакт 4-6 будет включать и отключать катушку КМ по заданной программе в течение 7 суток.

Поскольку у реле КТ1 минимальная длительность команд и пауз составляет 2 ч, то при необходимости иметь более гибкую программу можно использовать рале ВС-10 с необходимым диапазоном выдержек времени. Варианты включения реле ВС-10 могут быть различны.

Рис.2. Схема управления водонагревателем с реле ets7/r :

qf- автоматический выключатель;КМ-пускатель;ЕК1-ЕК3 -нагревательные элементы; sa- переключатель с позициями А,О и Р;fu - предохранитель; Нl-сигнальная лампа;КТ1- реле ets7/r
