Результат выполнения конструкторской разработки.

На рис. 1 показан преобразователь, который содержит контрэлектрод 1 с диэлектрической прокладкой П, второй электрод, в качестве которого используется образец 2, подключенный к ним источник поляризующего напряжения 3, блок 4 возбуждения колебаний контрэлектрода 1 и блок выделения колебаний контрэлектрода и выработки управляющего сигнала 5. Блок «выделения» 5 соединен обратной связью с источником постоянного поляризующего напряжения 3. В качестве источника поляризующего напряжения 3 может быть использован любой стандартный выпрямитель с внешним управлением (например, БП-50) с достаточным выходным напряжением.

Для возбуждения стабильных во времени колебаний электрода 1 в блоке возбуждения колебаний 4 может быть использована пьезопластина, приклеенная непосредственно к контрэлектроду, и генератор со стабильными амплитудно-временными электрическими параметрами, например, генератор типа Г5-63.

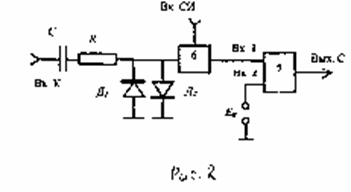

Возможная схема реализации блока «выделения» 5 показана на рис.2. Устройство состоит из входной цепи организованной элементами С,r, d ₁, d ₂,предназначенной для предотвращения схемы от перегрузок, устройства выборки хранения 6 (УВХ), выполненного, например, на базе микросхемы 1100СК2 и дифференциального усилителя 7, выполненного, например, на базе микросхемы 0544УД 1.
