Результат выполнения конструкторской разработки.

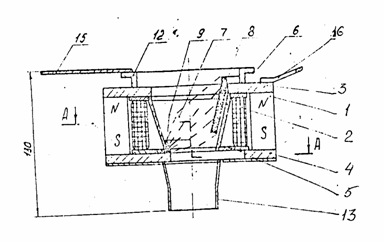

Электромагнитный затвор содержит (см. рис.) постоянные магниты 1, на торцах которых установлены дуги из ферромагнитного материала 3 и 4; электрическую катушку 2, намотанную на каркас 5 из полиэтилена, внутренняя полость которого является рабочим каналом 6. Магнитные силовые линии 7 замыкаются между кромками дуг 3 и 4. В канале 6 установлены ферромагнитные пластины 8 и 9. Для подключения катушки и сигнальной лампы на корпусе установлены: штепсельный разъем 10 и сигнальная лампа 11, выдвижное устройство 12, выходной патрубок 13, корпус 14, предохранительная пластина 15 и ручка 16.

Электромагнитный затвор работает следующим образом.

При отключенной электрической катушке 2 ферромагнитный материал в канале 6 удерживается магнитным полем 7, сконцентрированным на внутренних кромках дуг 3 и 4, и проходящим через центр канала под углом к его оси. Ферромагнитные пластины 8 и 9 ориентируют магнитное поле 7 в канале в направлении, более близком к горизонтали, что приводит к более равномерному распределению поля по сечению канала и надежному закупориванию дробью всего сечения рабочей зоны канала 6. Это гарантирует надежное удержание ферромагнитного материала с различной магнитной проницаемостью.
