Результат выполнения конструкторской разработки.

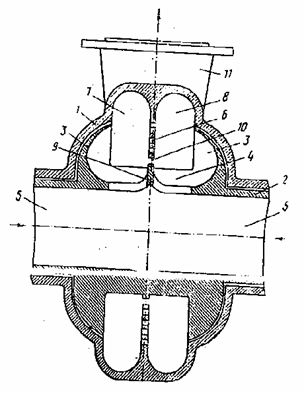

Насос (см. рис.) содержит корпус 1 с вихревой камерой, в которой оппозитно размещены связанные с валом 2 вихревые рабочие колеса 3, соединенные между собой на входе посредством центробежных лопаток 4, и осевой подвод 5. Корпус 1 снабжен радиальной перфорированной перегородкой 6, делящей вихревую камеру на две полости 7 и 8, а центробежные лопатки - радиально расположенной бандажной лентой 9, делящей последние на два участка. При этом вихревые колеса 3 расположены в разных полостях 7 и 8, перегородка 6 и бандажная лента 9 установлены с образованием между ними зазора 10, а вал 2 выполнен полым с образованием одностороннего или двустороннего осевого подвода 5. Насос снабжен также отводом 11.

Насос работает следующим образом.

В результате разряжения, создаваемого развитым полем центробежных сил, обусловленных интенсивной закруткой потока рабочими колесами 3 в вихревой камере, жидкость со взвесями проходит через осевой подвод 5 и попадает в закрытые каналы, образованные лопатками 4 и бандажной лентой 9, где в результате центробежного эффекта поток ускоряется и получает предварительную закрутку и выбрасывается в вихревую камеру. Увлекаемый вихревым течение в вихревой камере поток после интенсивной закрутки отбрасывается в отвод 11.

Конструкция насоса исключает возникновение интенсивного вихревого шнура в центральной части насоса, снижает потери энергии на входе потока в вихревую камеру и обеспечивает дробление крупных включений.
