ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 78-003-00 |
|||
|
Наименование проекта Шаблон |
|||
|
Назначение Повышение надежности контроля форм крупногабаритных изделий сложной формы в самолетостроении, судостроении |
|||
|
Рекомендуемая область применения Контроль форм крупногабаритных изделий сложной формы в самолетостроении, судостроении |
|||
|
Описание

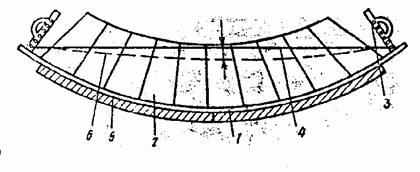

Результат выполнения конструкторской разработки. Шаблон содержит (см. рис.) гибкую рейку 1 и снабжен закрепленными последовательно на рейке 1 вдоль нее с возможностью смещения одна относительно другой прямоугольными пластинами 2, двумя стойками 3, установленными на концах рейки 1, и шнуром 4, концы которого закреплены на стойках 3. На шнур 4 нанесено красящее вещество. Шнур 4 может взаимодействовать с пластинами 2. Шаблон установлен на контролируемую деталь 5. Контроль шаблона осуществляют следующим образом. Прикладывают гибкую рейку 1 к линии плазового корпуса, рейка 1 изгибается, пластины 2 сходятся, и намеленным шнуром 4 на пластины 2 наносится прямая линия. Эта линия фиксирует информацию о форме контролируемого изделия. Контроль формы сечения детали осуществляют установкой шаблона на контролируемое сечение.
|
|||
|
Преимущества перед известными аналогами Повышение производительности труда и надежности контроля |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Снижение трудоемкости, повышение производительности труда |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 04.01.2000 |
