Результат выполнения конструкторской разработки.

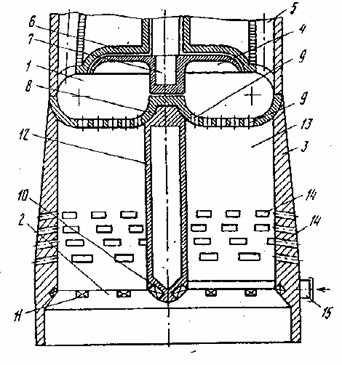

Погружной насос (см. рис.) состоит из свободновихревого насоса 1, гидровихревой мешалки 2 и насадка 3.

В состав насоса входит корпус 6, рабочее колесо 4, насаженное на вал 7, перфорированная обечайка 8 с отверстиями 9 и напорный патрубок 5. Мешалка 2 снабжена гидравлическим соплами 10 и 11, установленными в державке 12 и в нижней части насадка 3. Державка 12, расположенная по оси полости 13 насадка 3, крепится в обечайке 8 насоса 1. Гидравлические сопла 10 и 11 соединены с высоконапорной магистралью 15. В теле насадка 3 расположены профилированные каналы 14.

Насос работает следующим образом.

При установке погружного насоса на дно водоема и подачи высоконапорной жидкости по подводящей магистрали к гидравлическим соплам и в полость насадка в околодонном пространстве образуется гидравлический вихрь. В результате разряжения, создаваемого при вращении рабочего колеса, насаженного на вал, свободновихревым насосом, в полость насадка через профилированные каналы поступает энергетически активная жидкость. В результате ее взаимодействия с восходящим закрученным потоком в полости насадка возникает высокоактивный вихревой шнур, который захватывает гидросмесь с придонного пространства и подымает ее вверх в рабочую камеру свободновихревого насоса, откуда через канал напорного патрубка она удаляется за пределы погружного насоса.

Размеры твердых включений перекачиваемых сыпучих материалов ограничены размерами отверстий перфорированного насоса 1.
