Номер 77-048-00 |
|||
|
Наименование проекта Кондуктор повышенной точности |
|||
|
Назначение Сверление отверстий во фланцах с базой от прямоугольного отверстия. |
|||
|
Рекомендуемая область применения Механообрабатывающее производство |
|||
|
Описание

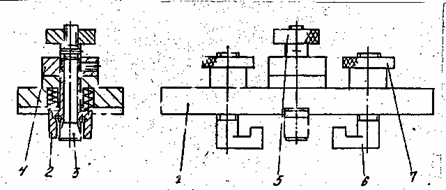

Кондуктор состоит из плиты1 (см. рисунок), подпружиненного прямоугольного фиксатора 2 с прорезями по типу цанги, вытяжного конусного пальца 3, гайки 4, ограничивающей продольное перемещение фиксатора 2, гайки 5, при помощи которой перемещается палец 3, двух «Г»-образных прижимов 6 с гайками 7. Кондуктор Работа кондуктора. Кондуктор устанавливается на фланец фиксатором 2 в прямоугольное отверстие фланца, прижимами 6 предварительно поджимается к плоскости фланца. При вращении гайки 5 кондуктор фиксируется относительно прямоугольного отверстия фланца и окончательно поджимается прижимами к плоскости фланца. |
|||
|
Преимущества перед известными аналогами Аналоги не известны |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует техническому заданию на проектирование |
|||
|
Технико-экономический эффект Улучшение качества изделий |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 12.04.2000 |
