Номер

77-047-00

Наименование проекта

Вороток универсальный

Назначение

Для работы с метчиками с квадратными хвостовиками в серийном и крупносерийном производстве.

Рекомендуемая область применения

Механообрабатывающее производство

Описание

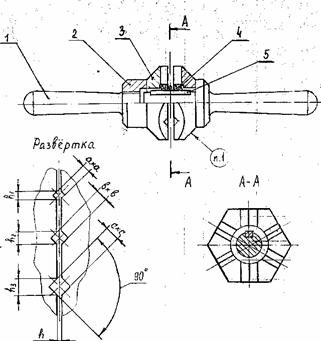

Вороток состоит из ручки1 (см. рисунок), гайки 2, двух сепараторов 3, пружины сжатия 4.

Вращая гайку 2 относительно ручки 1, выбирают требуемый зазор между сепараторами 3, которые расходятся под действием пружины сжатия 4. Вставляют метчики в пазы сепараторов 3 и затягивают гайку 2. Вороток готов к работе.

Вороток универсальный

Преимущества: простота и дешевизна конструкции; возможность одновременного закрепления и эксплуатации трех пар черновых и чистовых метчиков. Меняя типоразмеры деталей, можно получать воротки с различными значениями «а», «в», «с», определяющими размеры квадратов хвостовиков эксплуатируемых метчиков.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует техническому заданию на проектирование

Технико-экономический эффект

Снижение материалоемкости

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

12.04.2000
