Номер

77-046-00

Наименование проекта

Вороток раздвижной

Назначение

Для работы с метчиками с квадратными хвостовиками в индивидуальном производстве.

Рекомендуемая область применения

Механообрабатывающее производство

Описание

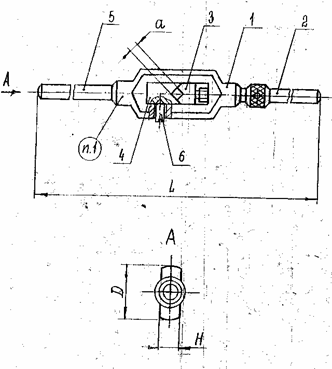

Состоит из рамки 1 (см. рисунок), рукоятки подвижной 2, сухаря подвижного 3, сухаря неподвижного 4, рукоятки 5.

Вращая подвижную рукоятку 2 относительно рамки1, осуществляется смещение закрепленного на ней подвижного сухаря 3 относительно неподвижного сухаря 4.Тем самым меняется величина «а», определяющая размер квадрата хвостовика эксплуатируемого метчика.

Вороток раздвижной

Преимущества данного воротка: меняя типоразмеры конструкционных единиц, получают воротки с размерами «а» в интервалах: от 3 до 6,2 мм; от 7 до 18 мм; от 20 до 29 мм: от 32 до 44 мм.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

данные отсутствуют

Результаты испытаний

Соответствует техническому заданию на проектирование

Технико-экономический эффект

Улучшение качества изделий

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

12.04.2000
