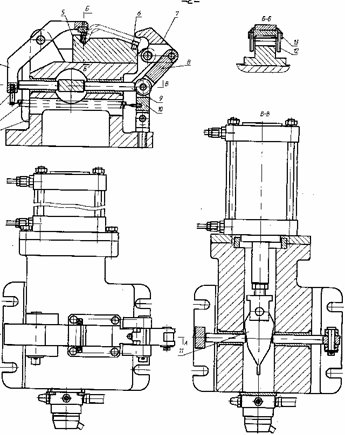

Приспособление состоит из корпуса 1 (см. рисунок), пружины 2, плунжеров 3 и 9, рычагов 4 и 7, призмы 5, опоры 6, серег 8 и 10, верхней призмы 13, клина 11.

Приспособление для обработки торцов звена петли двери

Базирование обрабатываемого изделия осуществляется на призму 5 и опору 6.Поперечное перемещение предварительно ограничено штифтами 12. В свободном положении клин 11 отведен, рычаги 4,7 под воздействием пружины 2 опрокинуты, что дает возможность свободной закладки обрабатываемого изделия на базирующие элементы. Силовое замыкание осуществляется пневмоцилиндром через клин 11, плунжеры 3, 9. Со стороны бобышки петли зажим осуществляется рычагом 4, с закрепленной на нем призмой 13, которая обеспечивает окончательную фиксацию в поперечном положении. Со стороны фланца изделие зажимается через систему рычагов 7, 8, 10.
