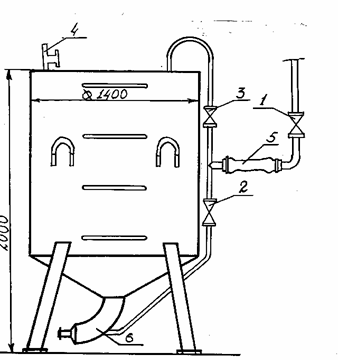

Установка представляет собой цилиндр, установленный вертикально на 4-х опорах и имеющий заправочную горловину с герметичной крышкой, клапан 4 (см. рисунок), эжектор 6 с гибким рукавом 5 и металлическим наконечником для подачи песка в электродуговую печь ДЧМ-10, скобы для транспортирования электромостовым краном.

Установка для заправки печи ДЧМ-10 сухим песком

Перед заправкой электродуговой печи песком проверяются исправность трубопроводов, подающих сжатый воздух к установке, гибкий рукав с металлическим наконечником, заправочная горловина с крышкой, предохранительный клапан, скобы для транспортирования, опорные стойки и запорная арматура. Заправка откосов электродуговой печи ДЧМ-10 сухим кварцевым песком производится в 3-ю смену после слива жидкого металла и очистки печи от остатков шлака и металла, для чего открывается вентиль 1 подачи сжатого воздуха к эжектору 6 и после этого - вентиль 3 подпора песка. Регулировка подачи песка осуществляется вентилем 2, таким образом, чтобы песок выходил вместе с воздухом и не было отрыва струи песка и закупорки гибкого рукава с металлическим наконечником эжектора 6. Перемещая металлический наконечник гибкого рукава эжектора по окружности подины, заправляется откос электродуговой печи ДЧМ-10. Далее закрывается вентиль 1 подачи сжатого воздуха в установку и убирается металлический наконечник гибкого рукава эжектора из печи.
