Номер

77-036-00

Наименование проекта

Стенд для сборки платформы автомобиля

Назначение

Сборка платформы кузова автомобиля

Рекомендуемая область применения

Автомобилестроение, сборочное производство

Описание

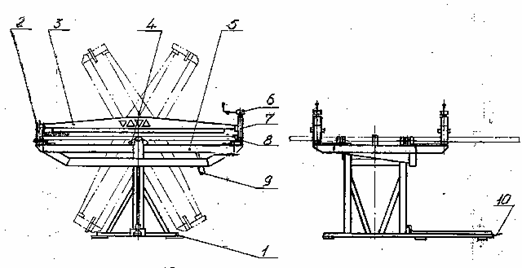

Стенд состоит из стойки 1 (см. рисунок), прижимных планок 3, рамы 5, на которой закреплены кронштейны 2 и серьги 7 с винтами 6. На раму устанавливается основание платформы автомобиля и поджимается к кронштейнам 2 рычагом 8, который фиксируется ручкой 9.

Стенд для сборки платформы автомобиля

На основание платформы автомобиля укладываются доски и прижимаются двумя прижимными планками 3, которые фиксируются одним концом в кронштейнах 2, а другой конец через серьги 7 поджимают винтами 6. При нажатии педали 10, через систему рычагов, выходит из зацепления фиксатор с сектором 4 и рама 5 может поворачиваться в ту или иную сторону на угол до 60 град. с шагом 15 град. в зависимости от удобства сборки.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда, улучшение качества изделий.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

03.04.2000
