Номер 77-031-00 |
|||
|
Наименование проекта Обдирочно-шлифовальный станок |
|||
|
Назначение Заточка резцов, сверл, слесарного инструмента, снятие фасок, заусенцев, обдирочные работы отливок. |
|||
|
Рекомендуемая область применения Абразивная обработка |
|||
|
Описание

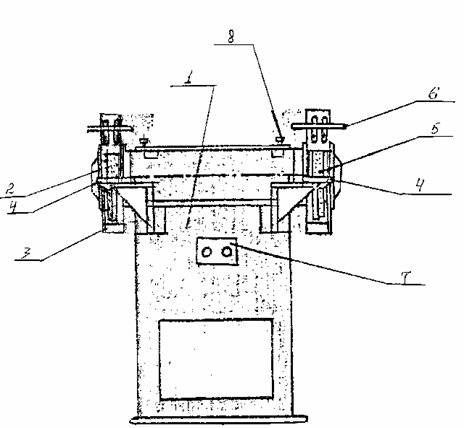

Станок состоит из станины, бабки (см. рисунок), абразивных кругов 2 и 5, защитных кожухов 3, кронштейна 4, защитных экранов 6, кнопки управления 7, масленки 8. Обдирочно-шлифовальный станок Станина представляет собой сварную конструкцию, на которую монтируется шпиндель в съемном корпусе на сферических и радиально-упорных подшипниках. Внутри станины, в нижней части, на плите смонтирован электродвигатель. Вращение от электродвигателя на шпиндель передается шкивами при помощи клиноременной передачи. Подмоторная плита обеспечивает возможность натяжения ремней путем регулировки ее положения. Уплотнение подшипников осуществляется лабиринтными уплотнениями и кольцами с жировыми канавками. Круги ограждены защитными кожухами. С передней стороны кожуха имеется откидной экран для защиты глаз от абразивных частиц. В верхней части установлен щиток, по мере износа круга между щитком и кругом необходимо поддерживать зазор не менее 5 мм. На кожухе имеется патрубок, к которому подсоединяется пылеотсос. Столики предназначены для расположения обрабатываемых деталей при зачистке. Подшипниковые узлы шпинделя при ремонте один раз в год смазываются смазкой ЦИАТИМ-201 ГОСТ 6267-84. Смазка производится через колпачковые масленки, расположенные в верхней части станины. |
|||
|
Преимущества перед известными аналогами Аналоги не известны |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Повышение производительности труда |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 24.03.2000 |
