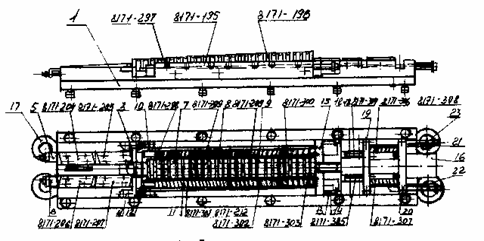

Колодка состоит из корпуса 1(см. рисунок), на котором установлены плоские протяжки 8171-204, 8171-205 8171-206, 8171-207, упирающиеся в упоры 2, 3 за счет винтов 4. Данная секция регулируется клиньями 5 и 6. На кассетах 7, 8, 9 стоят круглые протяжки 8171-297, 8171-195, 8171-196, обрабатывающие отверстие. С двух сторон от кассет стоят два комплекта протяжек, обрабатывающие уступы: с левой стороны - 8171-298, 8171-209, 8171-299, 8171-300; с правой стороны - 8171-301, 8171-212, 8171-302, 8171-303.

Колодка протяжная

Данный комплект регулируется в вертикальном и горизонтальном направлении за счет клиньев 10, 11 - боковых и 12, 13 - нижних, фиксированных винтами 14. Боковые фаски снимаются протяжками 8171-304, 8171-305. Между кассетами и фасочными протяжками установлен специальный упор 15 с окнами, дающими возможность движению клиньев 12, 13 . За фасочными протяжками стоит упор 19, который крепится винтами 20. Завершают колодку чистовые протяжки 8171-306, 8171-307, имеющие возможность зачищать и вертикальные, и горизонтальные линии уступа, которые регулируются клиньями 21, 22 и винтами 23. В паре с ними стоит совмещенная протяжка 8171-308, имеющая регулировку по высоте клином 16. Рым-болты 17 предназначены для более удобной транспортировки при переналадке данного комплекта после переточки.
