Номер

77-007-00

Наименование проекта

Станок для резки тросов

Назначение

Резка тросов диаметром до 50 мм.

Рекомендуемая область применения

Подготовительное производство.

Описание

Результат выполнения конструкторской разработки.

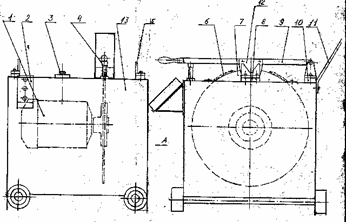

Состоит из следующих узлов и механизмов: электродвигателя 1(см. рисунок), пульта управления 2, винта регулировочного 3, упора 4, кронштейнов 5, кожухов 6, ножа 7, компенсаторов 8 и 10, рычага 9, упора 11, прижима 12, станины 13.

Станок для резки тросов

Принцип работы. Трос укладывается на кронштейны 5, затем опускается рычаг 10, который фиксирует положение троса относительно ножа 7. С пульта управления 2 запускается электродвигатель 1. При помощи рычага трос прижимается к режущему инструменту и под воздействием трения обрезается.

Для удобства работы предусмотрен регулировочный винт 4, который служит для фиксации крайнего нижнего положения рычага, в зависимости от диаметра троса. Для того , чтобы рычаг не откидывался полностью и удобства возврата его в рабочее положение предусмотрен упор 11. Для резки троса диаметром до 30 мм необходимо снять компенсаторы 8 и 10, заменить прижим 12 на деталь 1704. 000. 039-01. Винт 3 служит для регулирования высоты выхода ножа.

В целях техники безопасности предусмотрены регулируемые кожуха 6.

Преимущества перед известными аналогами

Компактность.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости на 30-40%.

Возможность передачи за рубеж

Возможна передача за рубеж
