Номер 77-001-00 |
|
Наименование проекта Приспособление для контроля правильности приварки фланца глушителя |
|
Назначение Для исключения неплоскостности (см.поверхность Б на рисунке) при контроле перпендикулярности торца фланца относительно оси трубы. |
|
Рекомендуемая область применения Сварочное производство |
|
Описание

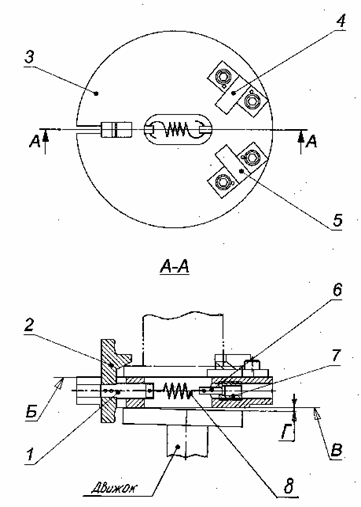

Результат выполнения конструкторской разработки. Приспособление состоит из основания 3 (см. рисунок), закрепленных к нему блочков 4 и 5; оси 1, закрепленного к ней кронштейна 2; оси 6, вставленной в винт 7. Оси 1 и 6 соединены между собой пружиной растяжения 8. Ось 1 с кронштейном 2 движется в основании 3 без заеданий. Винт 7 позволяет регулировать усилие зажима.
Приспособление для контроля правильности приварки фланца глушителя Контроль осуществляется следующим образом. В отведенном состоянии кронштейна 2 приспособление вставляется в контролируемую деталь, поджимая фланец к блочкам 4 и 5. При освобождении кронштейна 2 происходит зажим, при этом торец фланца и основание 3 поджимается по плоскости Б. Подводится движок до касания с плоскостью В. Замерив зазор Г, определяется перпендикулярность. |
|
Преимущества перед известными аналогами Простота конструкции |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Улучшение качества изделий на 25-30%. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 11.01.2000 |
