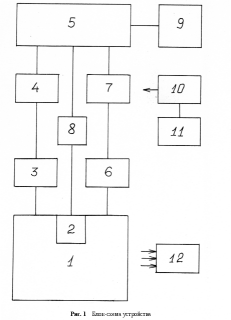

Устройство для моделирования состоит из физической модели месторождения, оснащенной комплексом технологических систем. Физическая модель 1 представляет собой пустотелый корпус 13 в форме параллелепипеда из прозрачного материала, содержащий модули 14 призматической формы, также изготовленные из прозрачного материала. В технологические каналы модели 1 вмонтированы датчики 2 параметров движения вытесняющих агентов. Модель 1 оснащена системой подачи вытесняющих агентов 3, связанной через систему автоматического регулирования расхода вытесняющих агентов 4 с системой автоматического сбора информации 5, и системой отбора вытесняющих агентов 6, которая через систему автоматического регулирования вытеснением агентов 7 также соединена с системой автоматического сбора информации 5. Датчики 2 через контрольно-измерительную систему 8 подсоединены к системе автоматического сбора информации 5, а к последней подключена ЭВМ 9. Устройство для моделирования оборудовано системой электропитания 10 и пунктом управления 11. Для визуального наблюдения за перемещением вытесняющих агентов модели 1 устройство снабжено видео-, кино- и фотоаппаратурой 12.

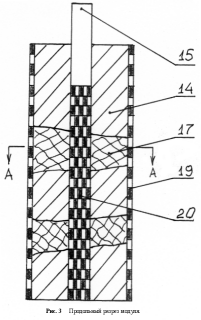

Количество модулей 14 в модели 1 и их линейные размеры определяются исходя из величины площади моделируемого месторождения, мощности продуктивного пласта углеводородов и выбранного масштаба модели. Каждый модуль 14 имеет технологический канал, снабженный штуцером 15 для подачи или откачки вытесняющих агентов. В параметрических технологических каналах устанавливаются датчики расхода и давления вытесняющих агентов. Корпус 13 закрыт крышкой из прозрачного материала с нанесенной на нее технологической инфраструктурой. Модули 14 имеют полости, форма, вертикальные и горизонтальные размеры которых в определенном масштабе отражают аналогичные параметры реальных нефтегазоносных пластов на определенном участке месторождения. Для сохранения целостности модуля при его изготовлении на участках полостей оставляют целики 18. Полости заполнены пористой средой 17, моделирующей коллектор продуктивных пластов, например, дробленным стеклом, прозрачным гравием или песком, гранулированным органическим прозрачным материалом и т.п. Модули 14 имеют технологические каналы, моделирующие реальные нагнетательные, добывающие и параметрические буровые скважины. Чтобы исключить высыпание пористого материала 17 из полости модуля 14 и обеспечить возможность регулирования фильтрационной способности модуля, он обтянут прозрачной фильтрационной сеткой 19, а технологический канал оборудован сетчатым фильтром 20.

Через нагнетательные технологические каналы в модулях 14 посредством системы подачи 3 и системы автоматического регулирования расхода 4 вытесняющих агентов в модель закачивают воду, нефть, конденсат, газ или моделирующие их среды. Из откачивающих (добывающих) технологических каналов при помощи системы отбора 6 и системы автоматического регулирования отбора 7 вытесняющих агентов производят откачку этих агентов из полостей. Параметры подачи и отбора вытесняющих агентов, а также и движения агентов в полостях модели 1 от датчиков 2 поступают в систему автоматического сбора информации 5. Параллельно производится визуальное наблюдение за процессами и видео-, кино-, фоторегистрация событий. Комплексная обработка получаемой информации производится ЭВМ 9.

Конструкция устройства для моделирования иллюстрируется рис. 1-4
