Описание к ИЛ № 70-024-00

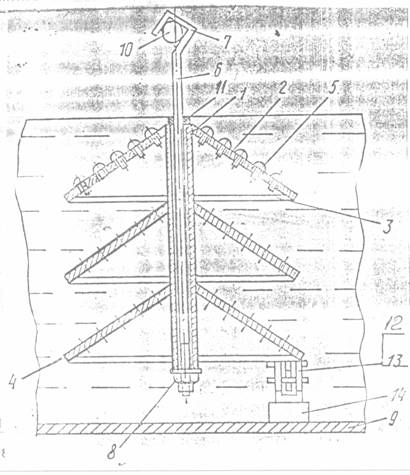

Состоит (см. рис.) из трубы 1, к которой жестко крепится перфорированный держатель 2 в виде нескольких расположенных по высоте усеченных конусов с опорными радиальными ребрами 3. Нижняя торцовая поверхность крайнего конуса деталедержателя имеет скос 4 под углом 30-40 ^є к горизонту. В отверстиях корпусов деталедержателя располагаются обрабатываемые детали 5. Труба навешена с возможностью вращения на вертикальный цилиндрический несущий стержень 6, нижняя часть которого имеет резьбу, а верхняя - подвесной крюк 7. На нижнюю часть стержня навинчена гайка 8 для регулирования величины заглубления деталедержателя в гальваническую ванну 9. Последняя выполнена с возможностью совершения возвратно-поступательного перемещения за счет использования мотора-редуктора совместно с кривошипно-шатунным механизмом.

Устройство работает следующим образом. Обрабатываемые детали закладываются в отверстия конусов деталедержателя. Несущий стержень вставляется своим нижним концом в трубу с деталедержателем и контактным кольцом 11 и фиксируется гайкой. Затем к штанге 10 подключается механизм качания и узлу штанга - стержень - деталедержатель сообщается возвратно-поступательное перемещение. На дно гальванической ванны устанавливается на подставке 14 планка 13 с разно высокими роликами 12.

При набегании скоса конуса последовательно на ролики деталедержателю помимо возвратно-поступательного движения сообщается колебательное перемещение в вертикальной плоскости. Деталедержатель вращается в разные стороны. Детали в электролите совершают сложное движение, что интенсифицирует процесс гальвано обработки. По окончании технологического цикла штанга отключается от механизма качания и обесточивается. Деталедержатель с деталями переворачивается над тарой за нижний конус, и детали высыпаются.
