Номер 69-015-00 |
|
Наименование проекта Универсальный телескопический ключ |
|
Назначение Для изготовления фланцев различных толщин и диаметра из полосовой стали. |
|
Рекомендуемая область применения Металлообработка в различных отраслях народного хозяйства |
|

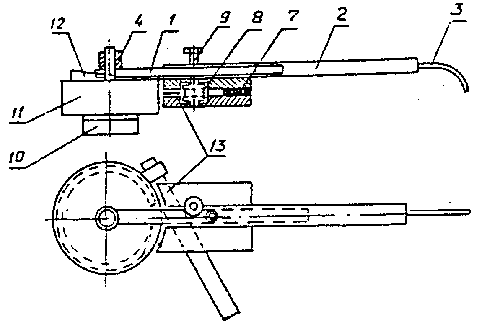

Описание Телескопический ключ (см. рисунок) состоит из внутренней штанги 1 размерами 30х50х350 мм и наружной штанги 2 размерами 40х60х440 мм с рукояткой 3 диаметром Ѕ дюйма и длиной 400 мм, втулки 4 высотой 50 мм (внутренний диаметр 34 и наружный - 60 мм), двух пластин 5,6 размерами 110х130х10 мм, регулирующей прокладки 7 размером 100х50 мм, обкатывающего ролика 8, стопорного болта М22х35 9. В тисках при помощи кронштейна 10, изготовленного из уголка 40х60х150 мм, зажимается съемная оправка 11 необходимого диаметра со спиральным витком 12. На палец оправки диаметром 30 и высотой 90 мм устанавливается внутренняя штанга с втулкой. Заготовка 13 фланца вставляет между пластинами и роликом и закрепляется в проушине 14 оправки. При обороте ключа вокруг оправки изготавливается необходимый фланец, который после снятия обрезается в торец и сваривается.
|
|
Преимущества перед известными аналогами Аналоги не известны |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Повышается качество и снижается трудоемкость изготовления фланцев. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 17.01.2000 |
