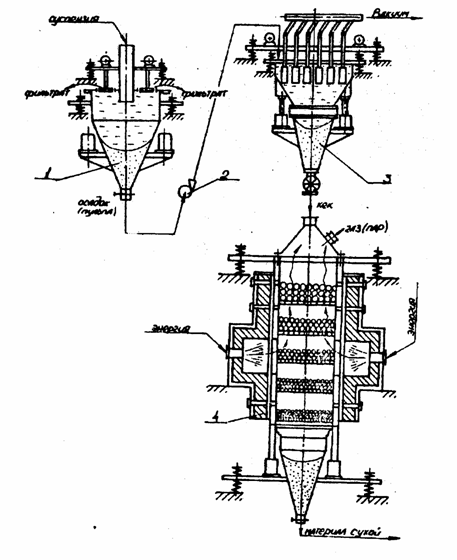

Технологическая линия для обезвоживания продуктов металлургического производства состоит из последовательно расположенных вибрационных машин. Исходная суспензия с содержанием жидкой фазы 75 - 85% насосом подается на первую стадию обезвоживания в вибрационный фильтр-сгуститель 1, где разделяется на осветленный продукт (фильтрат) и сгущенный твердый продукт (сгущенная суспензия) с содержанием жидкой фазы 45 - 55%. Фильтрат по желобам возвращается в технологический процесс флотационного отделения, а сгущенный продукт проходит через разгрузочное устройство фильтра - сгустителя и насосом 2 подается в накопители второй стадии обезвоживания. Из накопителей сгущенная суспензия самотеком поступает в ванну вибрационного вакуум - фильтра 3 с тканевой фильтровальной перегородкой, где за счет создания перепада давлений разделяется на осветленный продукт (фильтрат) и сгущенный осадок (кек) с содержанием жидкой фазы 12 - 20%. Фильтрат возвращается в технологический процесс, а осадок с помощью разгрузочного устройства подается в вибрационную установку 4 для сушки. В результате вибрации подов с металлическими шарами пластичный кек распределяется в зазорах между ними и перемещается вниз. Внутрь установки непрерывно подается горячий воздух, который нагревает непосредственно кек и вибрирующие шары, увеличивая поверхность теплообмена. Перемещаясь с пода на под (сверху вниз), кек теряет влагу и постепенно превращается в сухой мелкозернистый продукт с относительной влажностью 3,5 - 5%
