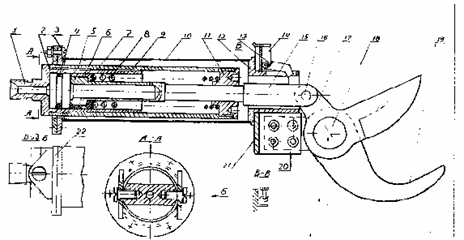

Секатор состоит из цилиндра 1, внутри которого располагаются поршень 2 (см. рисунок) с уплотнительной манжетой 4, шток 5 с насадкой из фторопласта 6, шайба 7 и пружина 8. Цилиндр 1 соединен с патрубком 9. К корпусу 10 он крепится с помощью кронштейна 22. Свободный конец штока 5 удерживается в патрубке 9 при помощи втулки 11, которая, в свою очередь, является направляющей для штока 5. Шток соединен с режущим ножом 17 посредством вилки 15, на периферии которой располагается паз для включателя 14. К корпусу 10 крепятся фланец 3, соединенный с кронштейном 22 и фланец 12, с пластиной 21, включателем 14 и пружиной 13, а также пластина 20 с прикрепленным к ней противорежущим ножом 19.

Режущий и противорежущий ножи перед началом работы находятся в сомкнутом состоянии. При нажатии на включатель зев секатора раскрывается. Секатор подносится к ветви дерева и срезает ее. По окончании реза пружина 17 стопорит шток 5. При этом ножи вновь смыкаются.
