Самой трудоемкой операцией ремонта является восстановление сферических плоскостей распределителя и блока цилиндров, являющихся рабочими органами, преобразующими механическую энергию в энергию потока рабочей жидкости.

Для определения степени и характера износа сопрягаемых сферических плоскостей были изготовлены шаблоны, являющиеся эталонами по отношению к ремонтируемым.

По шаблонам было изготовлено три устройства, входящие в состав приспособления для ремонта гидромашин.

Первое устройство предназначено для притирки распределителя и блока цилиндров гидромоторов и насосов.

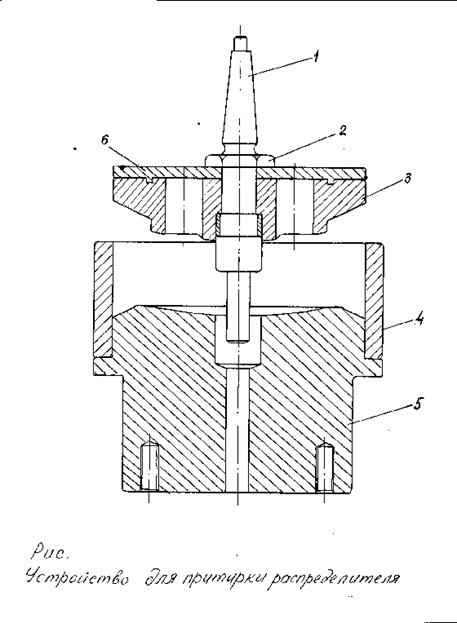

Состоит (см. рисунок) из сферической притирочной плиты 5, втулки 4, стержня 1, шайбы 6 и стопорной гайки 2, притираемого распределителя 3.

Второе устройство предназначено для притирки сферической плоскости блока цилиндров и состоит из основания, гайки, двух штифтов и стержня - кондуктора.

Третье устройство включает в себя прижимную шайбу, основание, рукоятку и предназначено для подгонки сферических плоскостей вручную.

В первую очередь притирается распределитель. На стержень заводится распределитель, стопорится гайкой. Конусный конец стержня закрепляется в патрон сверлильного станка. Сферическая притирочная плита закрепляется на стол сверлильного станка. На сферические плоскости распределителя и плиты наносится паста.

Вращая стержень вместе с распределителем в двух плоскостях, производится притирка сферы распределителя. Через каждые 10-12 мин. Притирки распределитель снимается с патрона сверлильного станка, разъединяется со стержнем. Проверяется радиус сферы по шаблону.

На станке притирку производят до тех пор, пока величина зазора между распределителем и блоком цилиндра не достигнет 0,08-0,07 мм. Это проверяется щупом. Микронеровности с величины 0,07 мм до 0 выводятся вручную.

Для этого производят следующую операцию: на стержень заводятся распределитель и рукоятка и стопорятся гайкой. На монтажный стол закрепляется сферическая плита при помощи болтов М 8. На сферические плоскости плиты и распределителя наносится паста. Далее, вращая рукоятку влево и вправо, производят доводку сферы распределителя до эталонной.

Аналогично обрабатывают поверхность блока цилиндров.

Повышено качество ремонта гидравлических двигателей, механизирован ручной труд, возросла культура производства, высвобождены двое рабочих, экономится электроэнергия при производстве работ в 1,4 раза.
