Наименование проекта

Максимальный расцепитель тока

Назначение

Для повышения быстродействия срабатывания автоматических низковольтных выключателей

Рекомендуемая область применения

Эксплуатация низковольтной аппаратуры

Описание

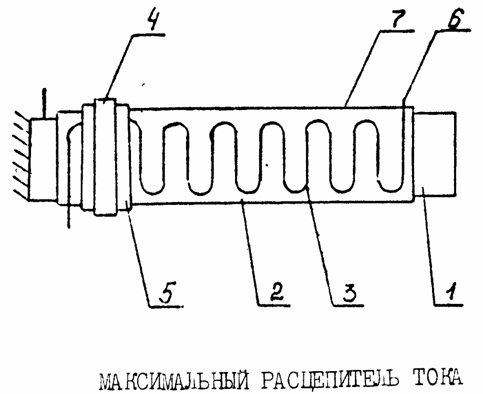

Состоит из термобиметаллической пластины 1 (см. рисунок) со слоем изоляции 2, поверх которой на обеих сторонах пластины располагается зигзагообразный нагреватель 3. Нагреватель с помощью хомута 4 и изолирующей прокладки 5 фиксируется на пластине. Плоские зигзагообразные элементы нагревателей соединены между собой последовательно витком 6, расположенным с зазором относительно ребра 7.

При протекании тока защищаемой цепи плоские зигзагообразные элементы нагревателя нагреваются и передают тепло термобиметаллической пластине через слой изоляции. В результате нагрева пластина изгибается, причем ее изгиб тем больше и изгибается тем быстрее, чем больше ток , протекающий в плоских зигзагообразных элементах нагревателя. При недопустимых величинах тока изгиб пластины достигает величины, достаточной для срабатывания механизма свободного расцепления.

Преимущества перед известными аналогами

Благодаря расположению плоских элементов нагревателя на обеих плоскостях термобиметаллической пластины, повышается быстродействие расцепителя и исключается трение нагревателя о ребро

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшилось качество работы электрооборудования, исключается повреждение изоляции

Возможность передачи за рубеж

За рубеж не передаётся
